FX系列PLC的脉冲式触点指令

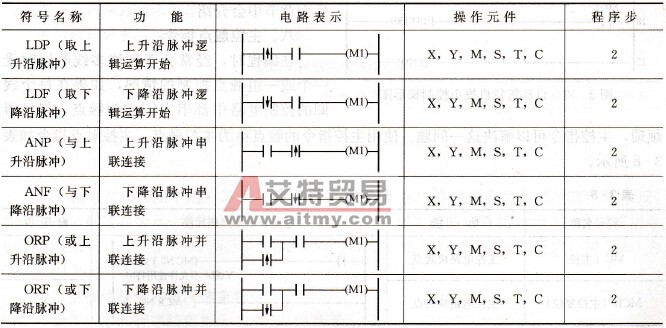

    脉冲式触点指令如表3-7所示。    表3-7    脉冲式触点指令表
    1．用法示例    脉冲式触点指令的应用如图3-12所示。

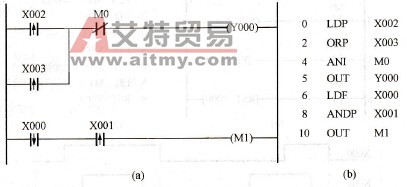

    图3-12    触点脉冲指令的应用    (a)梯形图；(b)指令表    2．使用说明    (1) LDP、ANDP和ORP指令是用来作上升沿检测的触点指令，触点的中间有一个向上的箭头，对应的触点仅在指定位元件的上升沿(由OFF变为ON)时接通一个扫描周期。    (2) LDF、ANDF和ORF是用来作下降沿检测的触点指令，触点的中间有一个向下的箭头，对应的触点仅在指定位元件的下降沿(由ON变为OFF)时接通一个扫描周期。    (3)脉冲式触点指令可以用于X、Y、M、T、C和S。在图3- 12中X002的上升沿或X003的下降沿出现时，Y000仅在一个扫描周期内为ON。    【例3-3】 自动售货机投币控制，要求：当投入一枚5角的硬币时，D0中的数加5，5角硬币由PLC的X000检测，当投入一枚1元的硬币时，D0中的数加10，1元硬币由PLC的X001检测。X002的作用是把D0数据清零。    编制程序如图3-13所示。程序中检测到一个5角或1元的硬币时，由X000或X001产生一个上升沿脉冲后，才把D0中的数加5或10。程序中的ADD指令为加法指令。

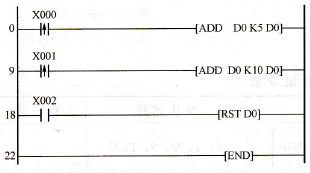

    图3-13    自动售货机投币控制梯形图
