FX系列PLC的状态转移图与梯形图的转换

    状态转移图编程时可以将其转换成梯形图，再写出语句表。状态转移图如图4-5所示，对应的梯形图与语句表如图4-6所示。
    图4-5    状态转移图

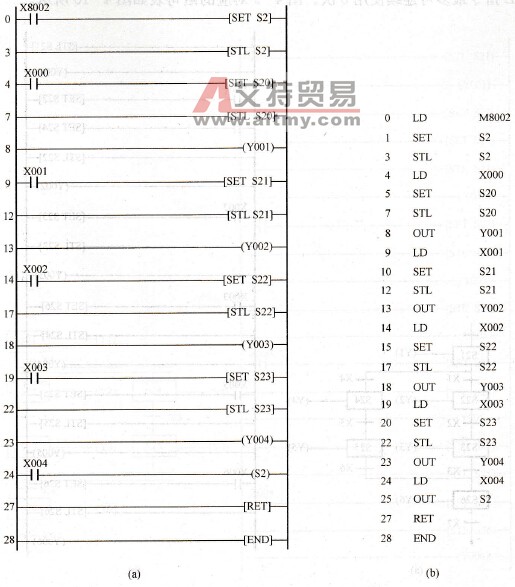

    图4-6    梯形图与语句表    (a)梯形图；(b)语句表    初始状态的编程要特别注意，最开始运行时，初始状态必须预先驱动，使之处于工作状态。在图4-5中，初始状态是由PLC从停止一启动运行切换瞬间使特殊辅助继电器M8002接通，从而使状态器S2置ON。    除初始状态器外的一般状态器元件必须在其他状态后加入STL指令才能驱动，不能脱离状态器用其他方式驱动。编程时必须将初始状态器放在其他状态器之前。
