FX系列PLC的电路块连接指令

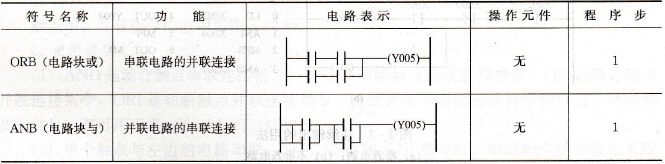

    电路块连接指令如表3-3所示。    表3-3    电路块连接指令表
    1．指令用法    电路块连接指令的应用如图3-6和图3-7所示。

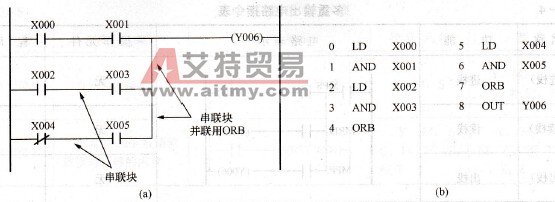

    图3-6    串联电路块并联    (a)梯形图；(b)指令表

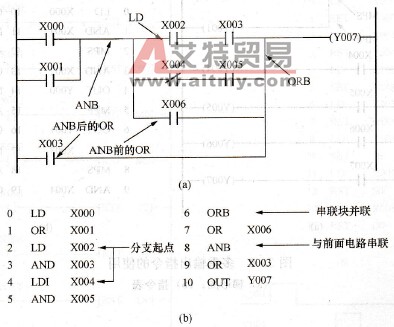

    图3-7    并联电路块串联    (a)梯形图；(b)指令表    2．使用说明    (1) ORB是串联电路块的并联连接指令，ANB是并联电路块的串联连接指令，它们都没有操作元件，可以多次重复使用。    (2) ORB指令是将串联电路块与前面的电路并联，并联的电路块的起始点要使用LD或LDI指令，完成了电路块的内部连接后，用ORB指令将它与前面的电路并联。    (3) ANB指令是将并联电路块与前面的电路串联，要串联的电路块的起始触点使用LD或LDI指令，完成了电路块的内部连接后，用ANB指令将它与前面的电路串联。    (4) ORB、ANB指令可以多次重复使用，但是，连续使用时，应限制在8次以下。
