FX系列PLC的逻辑取及驱动线圈指令

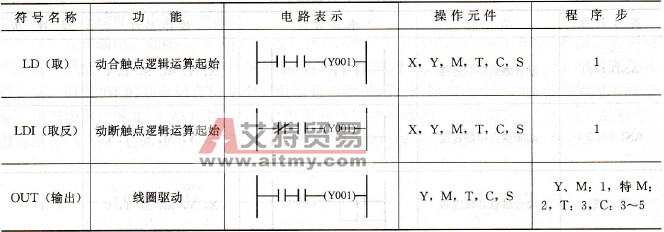

    逻辑取及驱动线圈指令如表3-1所示。    表3-1    逻辑取及驱动线圈指令表
    1．用法示例    逻辑取及驱动线圈指令的应用如图3-1所示。    2．使用说明    (1) LD是电路开始的动合触点连到母线上，可以用于X、Y、M、T、C和S等元件。    (2) LDI是电路开始的动断触点连到母线上，可以用于X、Y、M、T、C和S等元件。    (3) OUT是驱动线圈的输出指令，可以用于Y、M、T、C和S等元件。    (4) LD和LDI指令对应的触点一般与左侧母线相连，若与后述的ANB、ORB指令组合，则可用于串、并联电路块的起始触点。    (5)线圈驱动指令可并行多次输出，如图3-1梯形图中的OUT M100、OUT T0 K19。    (6)输入继电器(X)不能使用OUT指令。    (7)对于定时器的定时线圈或计数器的计数线圈，必须在OUT指令后设定常数。    (8)线圈一般不能重复使用（重复使用即称为双线圈输出），若输出线圈重复使用，则后面的线圈的动作状态对外输出有效，相当于前面的输出线圈程序无效。

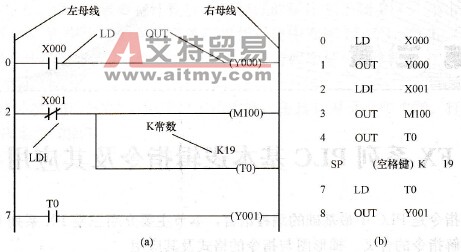

    图3-1    逻辑取及驱动线圈指令的应用    (a)梯形图；(b)指令表
