FX系列PLC的空操作指令和程序结束指令

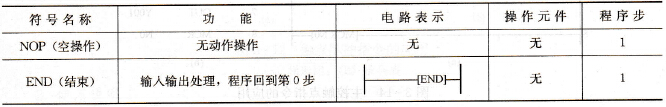

    空操作指令和程序结束指令如表3-10所示。    表3-10    空操作指令和程序结束指令表
    1．空操作指令NOP    (1)若在程序中加入NOP指令，则改动或追加程序时，可以减少步序号的改变。    (2)若将LD、LDI、ANB、ORB等指令换成NOP指令，电路构成将有较大的变化。    (3)执行程序全清除操作后，全部指令都变为NOP。    2．程序结束指令END    PLC按照循环扫描的工作方式，首先进行输入处理，然后再进行程序处理，当处理到END指令时，即进行输出处理。所以，若在程序中写入END指令，则END指令后的程序不再执行。若不写入END指令，则从用户程序存储器的第一步执行到最后一步，因此，若将END指令放在程序结束处，则只执行第一步到END之间的程序，这样可以缩短扫描周期。
