FX系列PLC的二进制除法指令
来源:艾特贸易2017-06-04
简介(1) 二进制除法指令的指令名称、助记符、功能号、操作数和程序步长如表 5- 25 所示。 表 5-25 二进制除法指令表 (2) 指令使用说明。 DIV 除法指令是将指定的源元件中的二进制数相除,

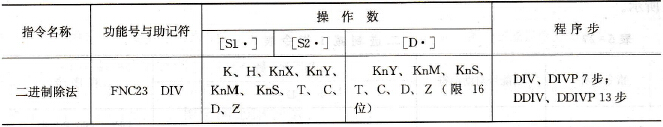

(1)二进制除法指令的指令名称、助记符、功能号、操作数和程序步长如表5- 25所示。 表5-25 二进制除法指令表 (2)指令使用说明。DIV除法指令是将指定的源元件中的二进制数相除,[S1·]为被除数,[S2·]为除数,商送到指定的目标元件[D·]中去,余数送到目标元件[D·]+1的元件中。它也分为16位和32位两种运算情况。 图5-45所示是DIV除法指令16位运算,当执行条件X000由OFF变为ON时,(D0)除以(D2),计算结果商存人D4中,余数存入D5中。若(D0) = 19,(D2)=3,则商(D4) =6,余数(D5)=1。 图5 - 46所示是32位除法运算,当执行条件X001由OFF变为ON时,(D1,D0)除以(D3,D2),计算结果商存人(D5,D4),余数存人(D7,D6)中。 商与余数的二进制最高位为符号位,0为正,1为负。被除数或除数中有一个为负数时,商为负数;被除数为负数时,余数为负数。
图5-45 16位除法运算
图5-46 32位除法运算
