FX系列PLC的移位传送指令

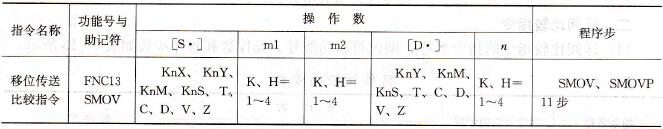

    (1)移位传送指令的指令名称、助记符、功能号、操作数和程序步长如表5-15所示。    表5-15    传送比较指令表
    (2)指令使用说明。SMOV指令是进行数据分配与合成的指令。该指令是将源操作数中二进制(BIN)码自动转换成BCD码，按源操作数中指定的起始位m1和移位的位数m2向目标操作数中指定的起始位n进行移位传送，目标操作数中未被移位传送的BCD位，数值不变，然后再自动转换成二进制(BIN)码，如图5-28所示。    源操作数为负以及BCD码的值超过9999都将出现错误。

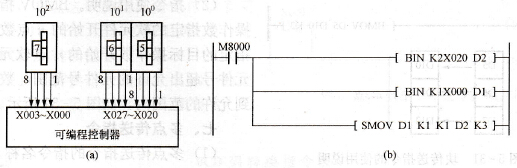

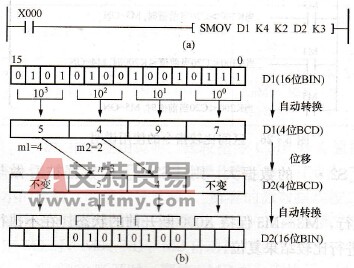

    图5-28    移位传送指令的使用和移位说明    (a)使用说明；(b)移位说明    (3)移位传送指令应用举例。图5-29所示是三位BCD码数字开关与不连续的输入端连接实现数据的组合。由图5-29中的程序可知，数字开关经X020～X027输入的两位BCD码自动以二进制形式存入D2中的低八位；而数字开关经X000～X003输入的1位BCD码自动以二进制存入D1中的低四位。通过移位传送指令将D1中最低位的BCD码传送到D2中的第3位(BCD码)，并自动以二进制存入D2，实现了数据组合。
    图5-29    数字开关的数据组合
