FX系列PLC软元件中的定时器(T)简介

    在PLC内的定时器是根据时钟脉冲的累积形式工作的，当所计时间达到设定值时，输出触点动作。时钟脉冲有1、10、100ms三种。定时器可以用用户程序存储器内的常数K作为设定值，也可以用数据寄存器(D)的内容作为设定值。    FX2N的定时器通道范围如下：    (1) 100ms定时器，地址编号为T0～T199，共200点，设定值为0.1～3276. 7s。    (2) 10ms定时器，地址编号为T200～T246，共46点，设定值为0.01～327. 67s。    (3) 1ms积算定时器，地址编号为T246～T249，共4点，设定值为0.001～32. 767s。    (4) 100ms积算定时器，地址编号为T250～T255，共6点，设定值为0.1～3276. 7s。    定时器分通用型定时器和积算型定时器两种。    (1)通用型定时器。在图1-6中，当定时器线圈T200的驱动输入X000接通时，T0的当前值计数器对10ms的时钟脉冲进行累积计数，当前值与设定值K123相等时，定时器的输出接点动作，即输出触点是在驱动线圈后的1. 23s(123×10ms =1.23s)时才动作，当T0触点吸合后，Y000就有输出。当驱动输入X000断开或发生停电时，定时器就复位，T0动合触点断开，输出继电器Y000也断开。    通用型定时器当线圈通电时开始计时；当线圈断电时自动复位，不保存中间数值。定时器设定值可以是常数，如K100;也可以是数据寄存器中的数值，如D0。    (2)积算型定时器。如图1-7所示，定时器线圈T250的驱动输入X001接通时，T250的当前值计数器对100ms的时钟脉冲进行累积计数，当该值与设定值K345相等时，定时器的输出触点动作。在计数过程中，输入X001在接通或复电时，计数继续进行，其累积时间为34.5s时触点动作。当复位输入X001接通，定时器就复位，输出触点也复位。

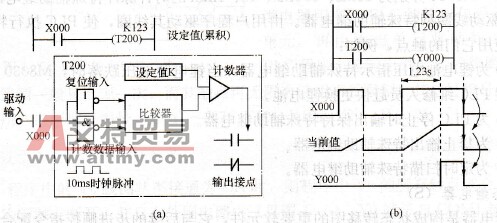

    图1-6    通用型定时器的用法    (a)工作原理图；(b)工作时序图

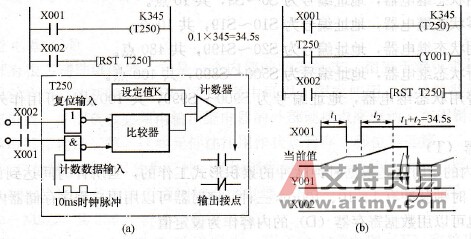

    图1-7    积算型定时器的用法    (a)工作原理图；(b)工作时序图
