FX系列PLC的二进制乘法指令

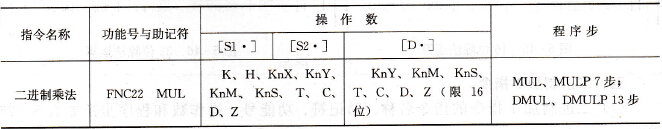

    (1)二进制乘法指令的指令名称、助记符、功能号、操作数和程序步长如表5-24所示。    表5-24    进制乘法指令表
    (2)指令使用说明。MUL乘法指令是将指定的源元件中的二进制数相乘，结果送到指定的目标元件中去。它分为16位和32位操作两种情况。    16位运算MUL乘法指令使用说明如图5-43所示，当X000由OFF变为ON时，(D10)乘以(D12)，将计算结果存入(D15，D14)。源操作数是16位，目标操作数是32位。    32位运算如图5-44所示，当执行条件X001由OFF变为ON时， (D1，D0)乘以(D3，D2)，将计算结果存入(D7，D6，D5，D4)中。源操作数是32位，目标操作数是64位。
    图5-43   16位乘法运算
    图5-44   32位乘法运算
