FX系列PLC软元件中的输出继电器(Y)简介

    输出继电器与PLC的输出端子相连，是PLC向外部负载发送信号的窗口。输出继电器用来将PLC的输出信号传送给输出单元，再由输出单元驱动外部负载。在PLC程序中有输出继电器的线圈及其触点。在程序中其线圈一般只出现一次，而其触点可无限次使用不受限制。其地址编号与输入继电器类似，采用八进制地址编号，如Y0～Y7，Y10～X17，Y20～Y27等。（注意：没有如Y8、Y9等的编号）    当PLC程序中的Y0线圈状态接通为ON时，则程序中Y0的所有触点就会动作，动合触点闭合，动断触点断开。并且在外围电路中（见图1-5），Y0端子与COM1端子会连通，则Y0所控制的负载HL1就会接通其工作电源而点亮。当程序中Y0的线圈断开为OFF时，程序中Y0的所有触点保持原状态，动合触点断开，动断触点闭合。并且在外围电路中（见图1-5），Y0端子与COM1端子会断开，则Y0所控制的负载HL1未接通，其工作电源不亮。

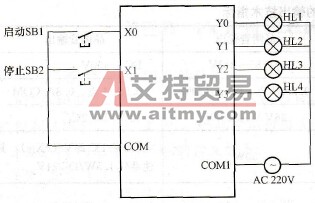

    图1-5    PLC的I/O接线图
