FX系列PLC的BIN转换指令及其应用

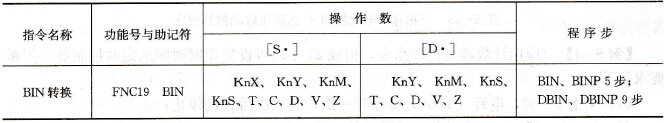

    (1) BIN转换指令的指令名称、助记符、功能号、操作数和程序步长如表5- 21所示。    表5-21    BIN转换指令表
    (2)指令使用说明。BIN转换指令是将源元件中BCD码转换成二进制数送到目标元件中。源数据范围：16位操作为0～9999，32位操作为0～99 999 999。
    图5-36   BIN转换指令使用说明    BIN指令的使用如图5-36所示，当X010为ON时，源元件X000～X007中的BCD码转换成二进制送到目标元件D12中去。    如果源数据不是BCD码，M8067为ON（运算错误），M8068（运算错误锁存）为OFF。    图5-37所示是用七段显示器显示数字开关输入PLC中的BCD码数据。在采用BCD码的数字开关向PLC输入时，要用BIN转换指令；若要输出BCD码到七段显示器时，应采用BCD转换指令。    【例1】 用传送指令编写控制程序，实现对三相异步电动机的Y/△降压启动。    设启动按钮为X000，停止按钮为X001;主电路电源接触器KM1接于Y000，电动机Y形接法接触器KM2接于Y1，电动机△形接法接触器KM3接于Y002。启动时，Y000、Y001为ON，电动机Y接法启动，6s后，Y000继续为ON，断开Y001，再过1s后接通Y000、Y002。按下停止按钮时电动机停止。控制程序如图5-38所示。
    图5-37   BIN与BCD转换指令应用

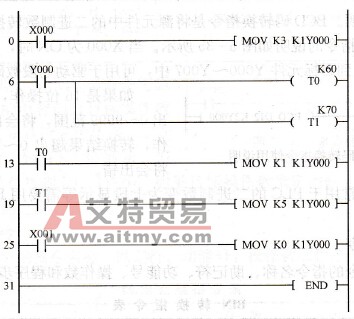

    图5-38    三相异步电动机的Y/△降压启动控制程序    【例2】 应用计数器与比较指令，构成24小时可设定定时时间的定时控制器，控制要求如下：    (1)早上6：30，电铃(Y000)每秒呼一次，响6次后自动停止；    (2)9：00～17：00，启动住宅报警系统(Y001)；    (3)晚上6：00开园内照明(Y002)；    (4)晚上10：00关园内照明(Y002断开)。    使用时，在0: 00启动定时器。    编写控制程序如图5-39所示。X000为启停开关，X001为15min快速调整与实验开关。时间设定值为钟点数乘以4。

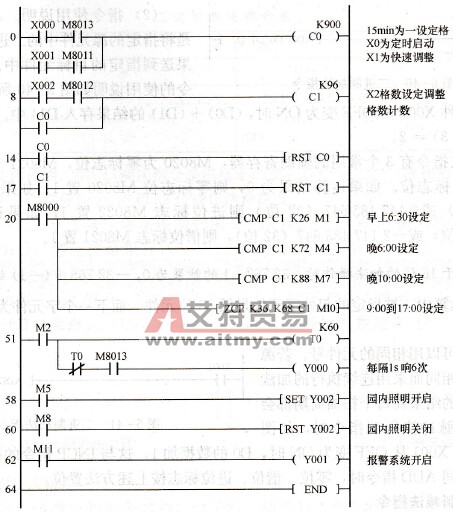

    图5-39    定时控制梯形图
