FX系列PLC软元件中的输入继电器(X)简介

    PLC内部有许多具有不同功能的元件，实际上这些元件是由电子电路和存储器组成的。例如，输入继电器(X)是由输入电路和输入映像寄器组成的，输出继电器(Y)是由输出电路和输出映像寄存器组成的，定时器(T)、计数器(C)、辅助继电器(M)、状态继电器(S)、数据寄存器(D)、变址寄存器(V、Z)等都是由存储器组成的。为了把它们与通常的硬元件区分开，通常把这些元件称为软元件，它们是等效抽象模拟的元件，并非实际的物理元件。从工作过程看，只注重元件的功能，按元件的功能给名称，且每个元件都有确定的地址编号。    输入继电器与PLC的输入端子相连，是PLC接收外部开关信号的窗口，PLC通过输入端子将外部信号的状态读人并存储在输入映像寄存器中。与输入端子连接的输入继电器是光电隔离的电子继电器，在PLC程序中其动合触点、动断触点的数量没有限制。FX2N PLC的输入继电器采用八进制地址编号，如X0～X7，X10～X17，X20～X27等。    注意：没有如X8、X9等的地址编号    PLC输入信号的接线参考图1-5，如把启动按钮SB1信号和停止按钮SB2信号送入至PLC，分别把其一端接到X0或X1，另一端接至输入端的COM端，即可把对应的按钮开关信号送人PLC中。如果SB1按钮为OFF状态，则在PLC程序中的X0的所有触点都是保持原有的状态，即动合触点保持断开，动断触点保持闭合。如果SB1按钮为ON状态，则在PLC程序中的X0的所有触点都要动作，即动断触点断开，动合触点闭合。

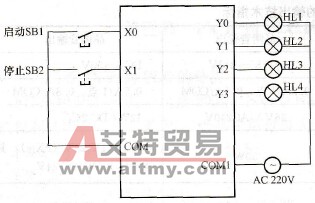

    图1-5    PLC的I/O接线图
