FX系列PLC的BCD码转换指令

来源：艾特贸易2017-06-04

简介(1) BCD 码转换指令的指令名称、助记符、功能号、操作数和程序步长如表 5-20 所示。表 5-20 BCD 码转换指令表 (2) 指令使用说明。 BCD 码转换指令是将源元件中的二进制数转换成 BCD 码送到

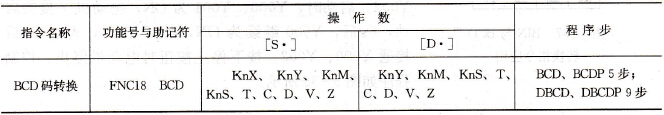

    (1) BCD码转换指令的指令名称、助记符、功能号、操作数和程序步长如表5-20所示。    表5-20    BCD码转换指令表
    (2)指令使用说明。BCD码转换指令是将源元件中的二进制数转换成BCD码送到目标元件中。BCD码转换指令的说明如图5-35所示。当X000为ON时，源元件D12中的二进制数转换成BCD码送到目标元件Y000～Y007中，可用于驱动七段数码显示器。
BCD码转换指令使用说明     图5-35    BCD码转换指令使用说明    如果是16位操作，转换的BCD码若超出0～9999范围，将会出错；如果是32位操作，转换结果超出0～99999999的范围时，将会出错。    BCD码转换指令常用于PLC的二进制数变为七段显示等需要用BCD码向外部输出的场合。
