FX系列PLC的主程序结束指令FEND

    (1)主程序结束指令的指令名称、助记符、功能号、操作数和程序步长如表5-9所示。    (2)指令使用说明。在多次使用FEND指令的场合，在最后的FEND指令与END指令之间对子程序和中断子程序编程，并一定要有返回指令。    表5-9    主程序结束指令表

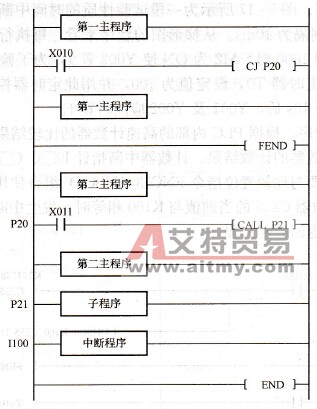

    图5-19所示是FEND指令的应用举例。由图5-19可知，当X010为OFF时，不执行跳转指令，仅执行第一主程序；当X010为ON时，执行跳转指令，跳转到指针标号P20处，执行第二个主程序，在这个主程序中，若X011为OFF，仅执行第二个主程序；若X011为ON，调用指针号为P21的子程序，结束后，通过SRET指令返回原断点，继续执行第二个主程序。
    图5-19    子程序结束指令的应用
