FX系列PLC步进指令在搅拌设备中的设计应用实例

    【应用实例】PLC在搅拌设备上的应用。控制要求如下：    按照该生产线的工艺要求，要求大搅拌机能实现手动调速与自动操作。手动操作时，能调整电动机转向与转速。自动操作时能实现如图4-13所示的工作过程，并循环执行。根据工艺要求，设计出的操作界面如图4-14所示。

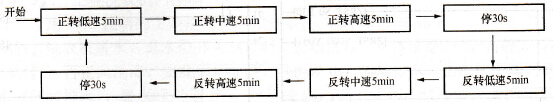

    图4-13    自动操作工艺流程

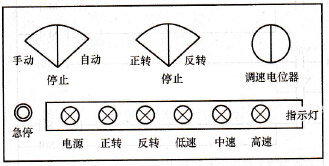

    图4-14    控制操作界面    按照控制要求，设计的PLC与变频器电路图如图4-15所示。其中手动、自动操作转换开关和正反转操作转换开关都是三个位置两个触点的转换开关。电位器用来对电动机进行手动调速，带急停与指示功能。图4-15中KA为中间继电器，用KA的动合触点控制接触器KM线圈，再用KM主触点控制变频器的三相电源进线。X0、X1为手动、自动操作转换开关上的触点，X2、X3为正反转操作转换开关上的两个触点。Y0控制变频器正转输出，Y1控制变频器反转输出，Y2、Y3、Y4分别控制高、中、低三挡速度。Y11～Y15分别用来控制各个指示灯。    PLC控制程序如图4-16所示。

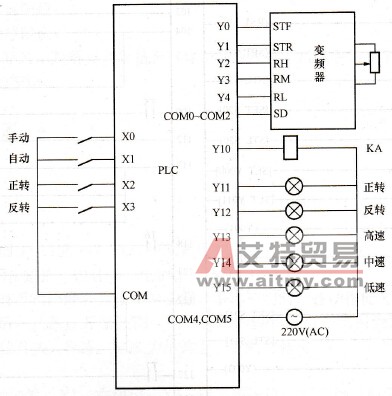

    图4-15    PLC与变频器电路图

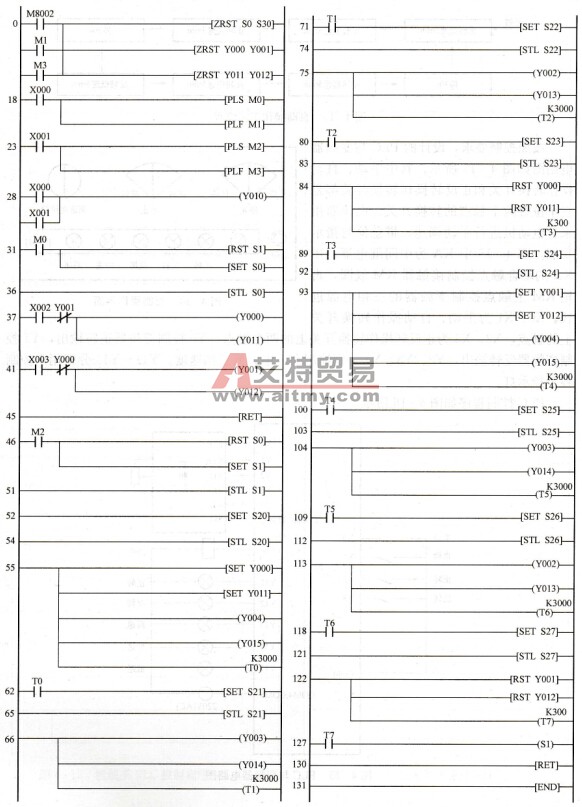

    图4-16    PLC控制程序
