FX系列PLC的高速计数器比较置位和比较复位指令

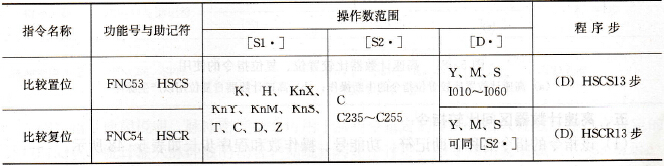

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-47所示。    表5-47    高速计数器比较置位和比较复位指令表

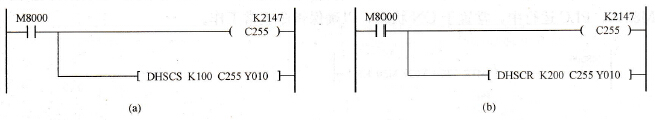

    (2)指令使用说明。高速计数器比较置位和比较复位指令用于需要立即向外输出高速计数器的当前值与设定值比较结果时置位、复位的场合。    图5-80 (a)所示为高速计数器比较置位指令的梯形图，程序中当C255的当前值由99或101变为100时，Y010立即置1。图5-80 (b)所示为高速计数器比较复位指令的梯形图，C255的当前值由199或201变为200时Y010立即复位。

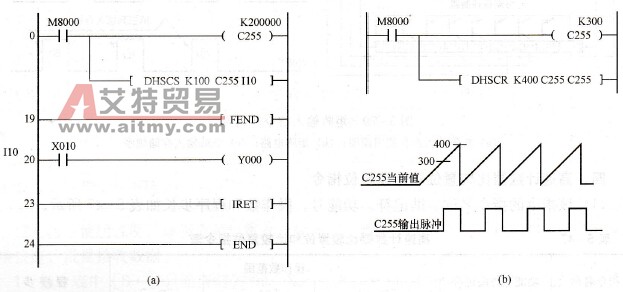

    图5-80    高速计数器比较置位和比较复位指令使用说明    (a)高速计数器比较置位指令使用说明；(b)高速计数器比较复位指令使用说明    说明：(1)高速计数器比较置位指令中[D·]可以指定计数中断指针，如图5- 81(a)所示。如果计数中断禁止继电器M8059=OFF，图中高速计数器C255的当前值等于100时，执行I010中断程序；如果M8059=ON，则I010～I060均中断禁止。    (2)高速计数器比较复位指令也可以用于高速计数器本身的复位。图5-81(b)所示是用高速计数器产生脉冲，并能自行复位的梯形图及脉冲图。图中C255当前值为300时接通，当前值为400时，C255立即复位，这种采用一般控制方式和指令控制方式相结合的方法，使高速计数器的触点依一定的时间要求接通或复位便可形成脉冲波形。
    图5-81    高速计数器比较置位、复位指令的使用    (a)高速计数器比较置位指令的中断操作；(b)高速计数器自复位用以产生脉冲
