FX系列PLC的滤波调整指令

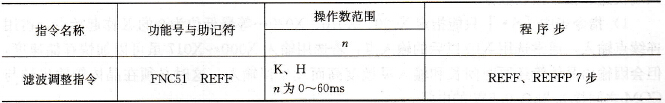

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-45所示。    表5-45    滤波调整指令表

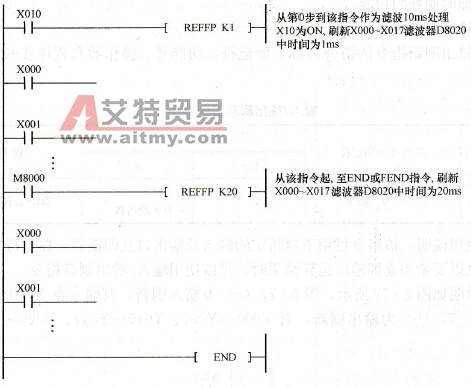

    (2)指令使用说明。滤波调整指令可用于对X000～X017输入口的输入滤波器D8020的滤波时间调整。    1)当X000～X017的输入滤波器设定初值为10ms时，可用REFF指令改变滤波初值时间，也可以用MOV指令改写D8020滤波时间。    2)当X000～X017用作高速计数输入，或用于速度检测信号，或用作中断输入时，输入滤波器的时间常数自动设置为50μs。    滤波调整指令的使用说明如图5-78所示，当X010为ON时，将X000～X017输入滤波器D8020中滤波时间调整为1ms。
    图5-78    滤波调整指令使用说明
