FX系列PLC的解码指令

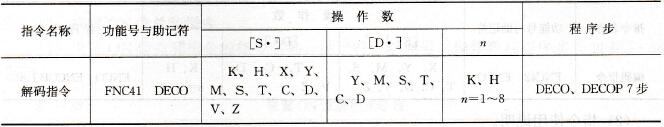

    (1)解码指令的指令名称、助记符、功能号、操作数和程序步长如表5-36所示。    表5-36    解码指令表
    (2)指令使用说明。    1)当[D·]是Y、M、S位元件时，解码指令根据[S·]指定的起始地址的n位连续的位元件所表示的十进制码值Q，对[D·]指定的2n位目标元件的第Q位（不含目标元件位本身）置1，其他位置0。使用说明如图5-68 (a)所示，图中3个连续源元件数据十进制码Q=21+20=3，因此从Ml0开始的第3位M13为1。    当n=0时，程序不操作；n=1～8以外时，出现运算错误；n=8时，[D·]的位数为28 =256。    驱动输入为OFF时，不执行指令，上一次解码输出置1的位保持不变。    2)当[D·]是字元件时，DECO指令以源[S·]所指定字元件的低n位所表示的十进制码Q，对[D·]指定的目标字元件的第Q位（不含最低位）置1，其他位置0。如图5-68 (b)所示，图中源数据Q=21+20=3，因此D1的第3位为1。当源数据为Q=0时，第0位置1。

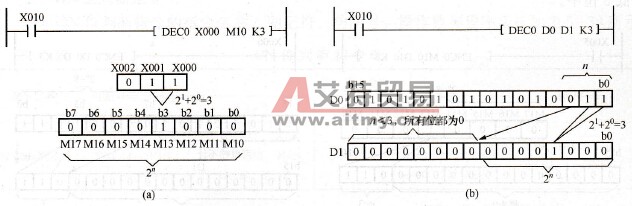

    图5-68    解码指令使用说明    (a)[D·]为位元件n≤8；(b)[D·]为字元件n≤4    当n=0时，程序不执行；n在1～4以外时，出现运算错误；当n≤4时，则在[D·]的24 =16位范围解码；当n≤3时，在[D·]的23 =8位范围解码，高8位均为0。    驱动输入为OFF时，不执行指令，上一次解码输出置1的位保持不变。
