FX系列PLC的区间复位指令

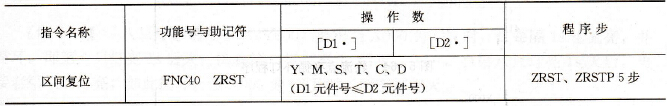

    (1)区间复位指令的指令名称、助记符、功能号、操作数和程序步长如表5- 35所示。    表5-35    区间复位指令表

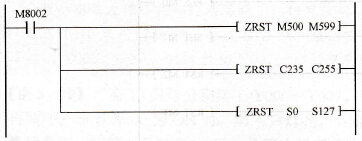

    (2)指令使用说明。区间复位指令也称为成批复位指令，使用说明如图5-67所示。当M8002由OFF变为ON时，执行区间复位指令。位元件M500～M599成批复位，字元件C235～C255成批复位，状态器S0～S127成批复位。
    图5-67    区间复位指令的使用说明    目标操作数[D1·]和[D2·]指定的元件应为同类软元件，[D1·]指定的元件号应小于[D2·]指定的元件号。若[D1·]指定的元件号大于[D2·]指定的元件号，则只有对[D1·]指定的元件被复位。    该指令为16位处理指令，但是可在[D1·]、[D2·]中指定32位计数器。需要注意的是不能混合指定，即要么全部是16位计数器，要么全部是32位计数器。
