FX系列PLC的格雷码逆变换指令

来源：艾特贸易2017-06-04

简介(1) 该指令的指令名称、助记符、功能号、操作数和程序步长如表 5-85 所示。表 5-85 格雷码逆变换指令表 (2) 指令使用说明。图 5-128 所示为格雷码逆变换指令，其作用是将源 [S ] 的格雷

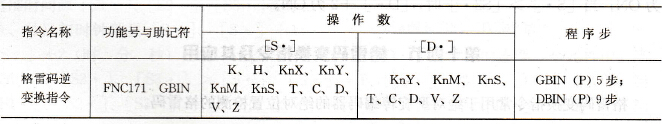

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-85所示。    表5-85    格雷码逆变换指令表
    (2)指令使用说明。图5-128所示为格雷码逆变换指令，其作用是将源[S·]的格雷码变换为二进制数据并传送到目标元件[D·]中。当X000为ON时，将K3Y000的格雷码变换为二进制数据并传送到D10。若K3Y000为0110 10111011，则转化后D10为01011110 0110。
GBIN指令     图5-128    GBIN指令
