FX系列PLC的FIFO写入/读出指令

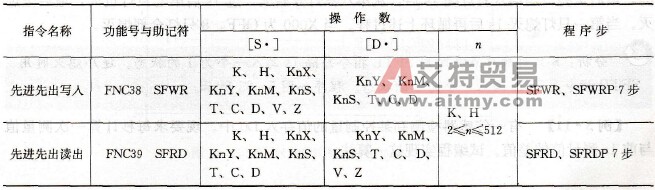

    (1)FIFO写入/读出指令的指令名称、助记符、功能号、操作数和程序步长如表5-34所示。    表5-34    FIFO写入/读出指令表
    (2)指令使用说明。SFWR指令是先进先出控制数据写入指令，其使用说明如图5- 63(a)所示，图中n-10表示[D·]中从D1开始有10个连续元件，且D1中内容被指定作为数据写入个数的指针，初始应置零。当X000由OFF变为ON时，则将[S·]所指定的D0的数据存储到D2内，[D·]所指定的指针D1的内容为1。若改变D0的数据，当X000再由OFF变为ON时，则将D0的数据存入D3中，D1的内容变为2。依次类推，当D1内的数据超过n1时，则上述操作不再执行，进位标志M8022动作。    SFRD指令是先进先出控制数据读出指令，其说明如图5- 63 (b)所示。图中n-10表示[S·]中从D1开始有10个连续元件，且D1中内容被指定作为数据读出个数的指针，初始应置n1。当X000由OFF变为ON时，将D2的数据传送到D20内，与此同时，指针D1的内容减1，D3～D10的数据向右移。当X000再由OFF变为ON时，D2的数据（原D3中的内容）传送到D20内，D1的内容再减1。依次类推，当D1的内容减为0时，则上述操作不再执行，零位标志M8020动作。

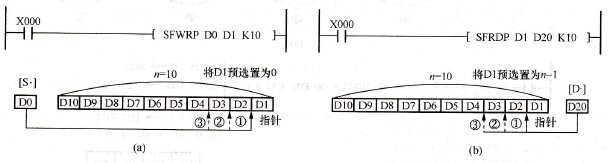

    图5-63   FIFO写入/读出指令说明    (a)FIFO写入指令使用说明；(b)FIFO读出指令使用说明
