FX系列PLC的格雷码变换指令

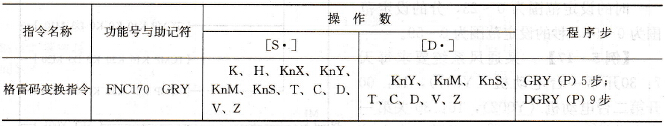

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-83所示。    表5-83    格雷码变换指令表

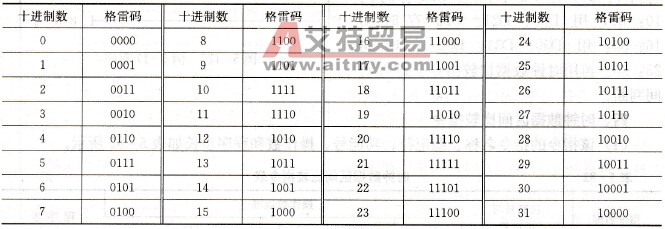

    (2)指令使用说明。格雷码的特点是：相邻两个代码之间仅有一位不同，其余各位均相同。如计数电路按格雷码计数时，会减少出错的可能性。格雷码属无权码，它有多种代码形式，其中常用的一种是循环码。表5-84给出了0～31的格雷码编码表。    表5-84    0～31的格雷码编码表
    从表5 84中可以看出，不仅相邻两个代码之间仅有一位不同，而且首末两个代码（如0、15或16、31）也仅有一位不同，构成一种循环。    格雷码变换指令如图5-127所示，执行该指令时，K12 34自动转换为二进制数，再将二进制数变换为格雷码得：

    图5-127    GRY指令
