FX系列PLC的字右移指令与字左移指令

来源：艾特贸易2017-06-04

简介(1) 字右移指令与字左移指令的指令名称、助记符、功能号、操作数和程序步长如表 5-33 所示。表 5-33 字右移指令与字左移指令表 (2) 指令使用说明。字移位指令是对 [D ] 所指定的 n1 个

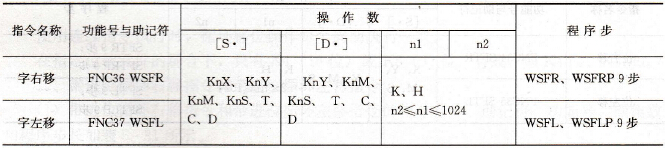

    (1)字右移指令与字左移指令的指令名称、助记符、功能号、操作数和程序步长如表5-33所示。    表5-33    字右移指令与字左移指令表

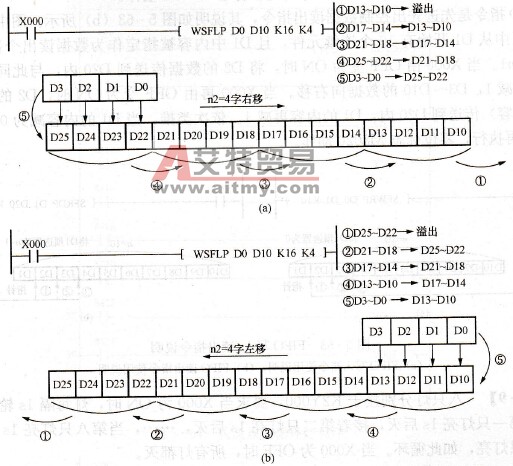

    (2)指令使用说明。字移位指令是对[D·]所指定的n1个字元件连同[S·]所指定的n2个字元件右移或左移n2个字数据，其使用说明如图5- 62所示。图5- 62 (a)是字右移指令的梯形图，当X000由OFF变为ON时，[D·]内D10～D25的16个字数据连同[S·]内的D0～D3的4个字数据向右移4个字，D0～D3的4个字数据从[D·]的高字端移入，而D10～D13数据被移出（溢出）。图5- 62 (b)字左移指令的梯形图移位原理与字右移指令类同。
字移位指令使用说明     图5-62    字移位指令使用说明    (a)字右移；(b)字左移
