FX系列PLC的时钟数据区间比较指令

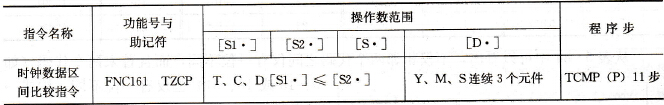

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-82所示。    表5-82    时钟数据区间比较指令表
    (2)指令使用说明。时钟数据区间比较指令如图5-126所示，TZCP指令的[S1·]、[S2·]、[S3·]的含义如下：    1)[S1·]、[S1·]+1、[S1·]+2是以时、分、秒方式指定比较基准时间下限。    2) [S2·]、[S2·]+1、[S2·]+2是以时、分、秒方式指定比较基准时间上限。    3)[S·]、[S·]+1、[S·]+2是以时、分、秒方式指定时钟数据。    4)[D·]、[D·]+1、[D·]+2是根据比较结果的连续3位元件ON/OFF输出。当[S1·]>[S·]时，[D·]为ON;当[S1·]≤[S·]≤[S2·]时，[D·]+1为ON;当[S·]>[S2·]时，[D·]+2为ON。
    图5-126    时钟数据区间比较指令使用说明
