FX系列PLC的位右移指令与位左移指令

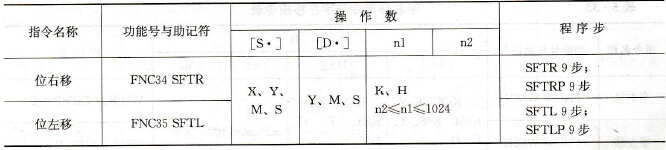

    (1)位右移指令与位左移指令的指令名称、助记符、功能号、操作数和程序步长如表5-32所示。    表5-32    位右移与位左移指令表
    (2)指令使用说明。位移位指令是对[D·]所指定的n1个位元件连同[S·]所指定的n2个位元件的数据右移或左移n2位，其说明如图5-61所示。图5- 61 (a)是位右移指令的梯形图，当X010由OFF变为ON时，[D·]内M0～M15的16位数据连同[S·]内的X000～X003的4位元件的数据向右移4位，X000～X003的4位数据从[D·]的高位端移入，而[D·]的低位M0～M3数据移出（溢出）。图5- 61 (b)的位左移指令的梯形图移位原理与位右移指令类同。

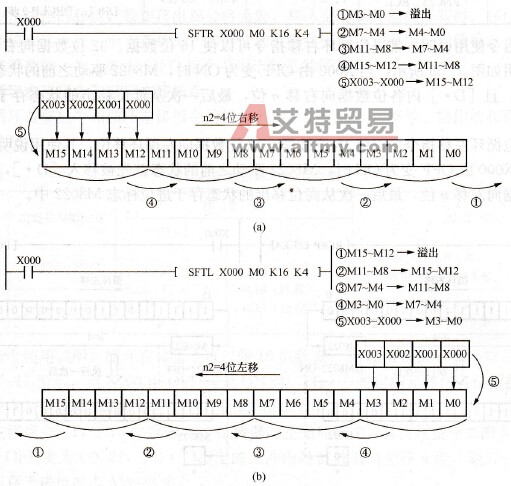

    图5-61    移位指令说明    (a)位右移指令；(b)位左移指令
