FX系列PLC的时钟数据比较指令及应用实例

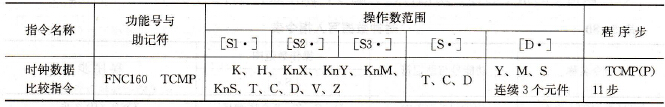

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-81所示。    表5-81    时钟数据比较指令表
    (2)指令使用说明。时钟数据比较指令如图5-124所示，TCMP指令的作用是将基准时间源[S1·]、S2·]、[S3·]（时、分、秒）与时钟数据[S·]、 [S·]+1、[S·]+2（时、分、秒）比较，比较的结果放在以[D·]为首址的连续3个元件中。当[S1·]、[S2·]、[S3·]>[S·]、[S·]+1、[S·]+2时，[D·]为ON;当[S1·]、[S2·]、[S3·]=[S·]、[S·]+1、[S·]+2时，[D·]+1为ON;当[S1·]、[S2·]、[S3·]<[S·]、[S·]+1、[S·]+2时，[D·]+2为ON。

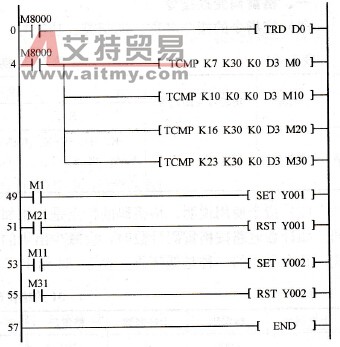

    图5-124   TCMP指令    时的设定范围为0～23，分的设定范围为0～59，秒的设定范围为0～59。    【应用实例】 某通风系统要求每天7：30开第一台电动机(Y001)，10: 00开第二台电动机(Y002)，16：30关第一台电动机(Y001)，23：30关第二台电动机(Y002)。试用时钟指令编写程序。    程序如图5-125所示。用MOV指令设置好4个时间，用D10、D11、D12存时间7：30，用D20、D21、D22存时间10：00，用D20、D21、D22存时间16: 30，用D30、D31、D32存时间23：30。再用时钟数据比较指令去进行时间判断。
    图5-125    应用实例程序图
