FX系列PLC的标志置位和复位指令

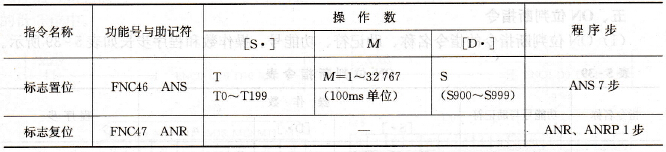

    (1)标志置位和复位指令的指令名称、助记符、功能号、操作数和程序步长如表5- 41所示。    表5-41    标志置位和复位指令表
    (2)指令使用说明。标志置位指令是驱动信号报警器M8048动作的方便指令，当执行条件为ON时，[S·]中定时器定时m（100ms单位）后，[D·]指定的标志状态寄存器置位，同时M8048动作。使用说明如图5-73所示，若X000与X001同时接通1s以上，则S900被置位，同时M8048动作，定时器复位。以后即使X000或X001为OFF，S900置位的状态不变。若X000与X001同时接通不满1s变为OFF，则定时器复位，S900不置位。
    图5-73    标志置位和复位指令使用说明    标志复位指令可将被置位的标志状态寄存器复位。使用说明如图5-73所示，当X002为ON时，如果有多个标志状态寄存器动作，则将动作的新地址号的标志状态复位。    若采用连续型ANR指令，X002为ON时，则在每个扫描周期中按顺序对标志状态寄存器复位，直至M8018为OFF。
