FX系列PLC的带进位循环右移指令和带进位循环左移

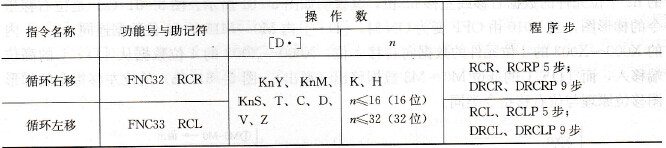

    (1)带进位循环右移指令和带进位循环左移指令的指令名称、助记符、功能号、操作数和程序步长如表5-31所示。    表5-31    带进位循环右移和循环左移指令表
    (2)指令使用说明。带进位循环右移指令可以使16位数据、32位数据向右循环移位，其使用说明如图5-59所示，当X000由OFF变为ON时，M8022驱动之前的状态首先被移入[D·]，且[D·]内各位数据向右移n位，最后一次从低位移出的状态存于进位标志M8022中。    带进位循环左移指令可以使16位数据、32位数据向左循环移位，其使用说明如图5-60所示，当X000由OFF变为ON时，M8022驱动之前的状态首先被移入[D·]，且[D·]内各位数据向左移n位，最后一次从高位移出的状态存于进位标志M8022中。

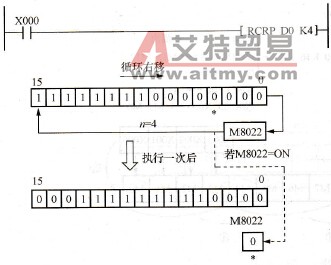

    图5-59    带进位循环右移指令使用说明

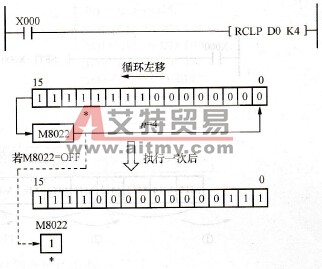

    图5-60    带进位循环左移指令使用说明
