FX系列PLC的时钟数据写入指令及应用实例

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-80所示。    表5-80    时钟数据写入指令表
    (2)指令使用说明。图5-122所示为TWR指令的用法。WR指令的作用是将设定的时钟数据D10～D16写入到PLC的实时时钟数据存储器D8013～D8019中。

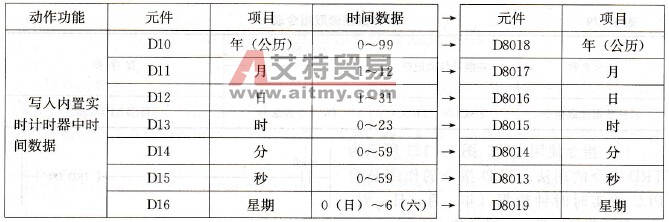

    图5-122    TWR指令    执行TWR指令时，将新设定的时钟数据存入到PLC实时数据存储器中的对应关系如下：

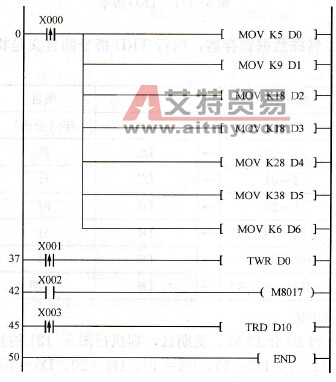

    【应用实例】 将2005年9月18日星期六18时28分38秒写入到PLC的实时时钟数据存储器中。    编写程序如图5-123所示，按下X000，输入时钟数据；按下X001，将此数据写入到PLC的实时时钟数据寄存器中。按下X003，将PLC当前时钟数据读出存入到D10～D16中。按下X002，M8017为ON时，有±30s的修正操作。    如不使用时间写入指令TWR写入时钟数据，也可使用MOV指令把数据直接传送至D8013～D8019，但需要把M8015置为ON，当M8015由ON变为OFF时，新时间便开始生效。
    图5-123    例题程序
