FX系列PLC的循环右移指令和循环左移指令

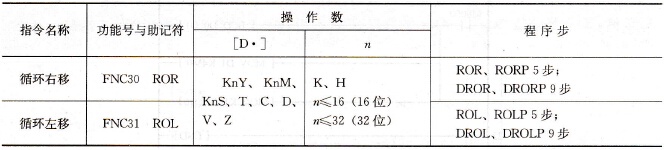

    (1)循环右移指令和循环左移指令的指令名称、助记符、功能号、操作数和程序步长如表5-30所示。    表5-30    循环右移和循环左移指令表
    (2)指令使用说明。循环右移指令可以使16位数据、32位数据向右循环移位，其使用说明如图5-57所示，当X000由OFF变为ON时，[D·]指定的元件内各位数据向右移n位，最后一次从低位移出的状态存于进位标志M8022中。    循环左移指令可以使16位数据、32位数据向左循环移位，其使用说明如图5-58所示，当X000由OFF变为ON时，[D·]指定的元件内各位数据向左移n位，最后一次从高位移出的状态存于进位标志M8022中。
    图5-57    循环右移指令使用说明

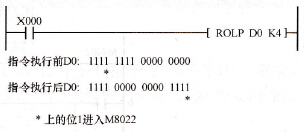

    图5-58    循环左移指令使用说明    使用连续指令执行时，循环移位操作每个周期执行一次。    在指定位软元件的场合下，只有K4（16位）或K8（32位）有效，如K4Y0、K8M0。
