FX系列PLC的ON位判断指令

来源：艾特贸易2017-06-04

简介(1) ON 位判断指令的指令名称、助记符、功能号、操作数和程序步长如表 5-39 所示。表 5-39 ON 位判断指令表 (2) 指令使用说明。 ON 位判断指令可能用 [D ] 指定的位元件来判断源 [S ] 中第

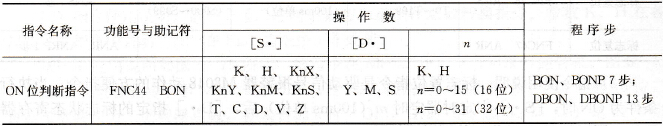

    (1) ON位判断指令的指令名称、助记符、功能号、操作数和程序步长如表5-39所示。    表5-39    ON位判断指令表
    (2)指令使用说明。ON位判断指令可能用[D·]指定的位元件来判断源[S·]中第n位是否为ON。若为ON，[D·]指定的位元件动作，反之则为OFF。使用说明如图5-71所示，当X000为ON时，判断D10中第15位，若为1，则M0为ON，反之为OFF。X000变为OFF时，M0状态不变化。    执行16位指令时，n=0～15；执行32位指令时，n=0～31。

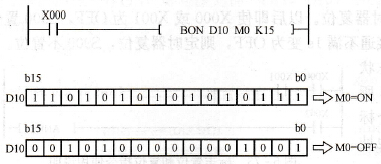

ON位判断指令使用说明     图5-71   ON位判断指令使用说明
