FX系列PLC的逻辑字与、或、异或指令

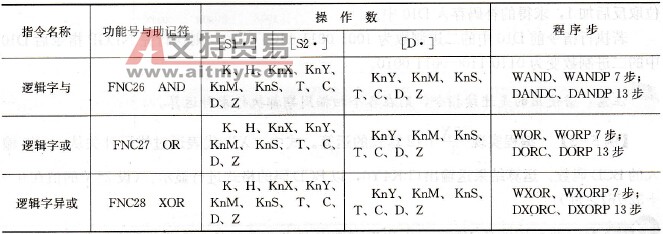

    (1)逻辑字与、或、异或指令的指令名称、助记符、功能号、操作数和程序步长如表5-28所示。    表5-28    逻辑运算指令表
    (2)指令使用说明。逻辑字与指令的使用说明如图5- 49所示，当X000为ON时，[S1·]指定的D10和[S2·]指定的D12内数据按各位对应进行逻辑字与运算，结果存于由[D·]指定的元件D14中。若D10中的数据为0101 0011 1100 1011，D12中的数据为1100 0011 1010 0111，则执行逻辑字与指令后的结果0100 0011 1000 0011存人D14中。    逻辑字或指令的使用说明如图5- 50所示，当X000为ON时，[S1·]指定的D10和[S2·]指定的D12内数据按各位对应进行逻辑字或运算，结果存于由[D·]指定的元件D14中。若Dl0中的数据为0101 0011 1100 1011，D12中的数据为1100 0011 1010 0111，则执行逻辑字或指令后的结果1101 0011 1110 1111存入D14中。
    图5-49    逻辑字与指令使用说明
    图5-50    逻辑字或指令使用说明    逻辑字异或指令的使用说明如图5-51所示，当X000为ON时，[S1·]指定的D10和[S2·]指定的D12内数据按各位对应进行逻辑字异或运算，结果存于由[D·]指定的元件D14中。若D10中的数据为0101 0011 1100 1011，D12中的数据为1100 0011 1010 0111，则执行逻辑字异或指令后的结果1001 0000 0110 1100存入D14中。
    图5-51    逻辑字异或指令使用说明
