FX系列PLC的校验码

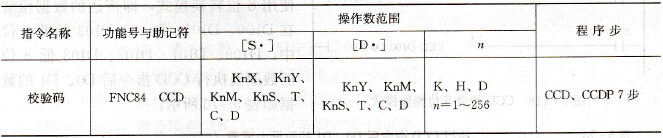

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5- 74所示。    表5-74    校验码指令表
    (2)指令使用说明。    1)奇偶校验。在通信的串行传输过程中，由于干扰的存在，可能会使某个0变为1，或某个1变为0，这种情况称为误码。发现传输过程中的这种错误，称为检错。最简单的检错方法是奇偶校验。奇偶校验是在传送字符的各位之外，再传送一位奇偶校验位，可采用奇校验或偶校验。    ①奇校验。所有传送的数位（含字符的各数位）中，1的个数为奇数，如：若8位数据中1的个数和为偶数，加一个1，变为奇数，所以校验位为]；若8位数据中1的个数和为奇数，加一个0，仍为奇数，所以校验位为0。②偶校验。所有传送的数位（含字符的各数位）中，1的个数为偶数，如：若8位数据中1的个数和为偶数，加一个0，仍为偶数，所以校验位为0；若8位数据中1的个数和为奇数，加一个1，变为偶数，所以校验位为1。    2) CCD指令。CCD指令的含义为对一个字节（8位）的数据堆栈，从其首址[S·]开始对整个数据堆栈求和，并对各字节进行位组合的水平校验，将数据堆栈的总和放到目标元件[D·]中，其校验结果存放到[D·]+1元件中。水平校验指的是对数据堆栈中对应位数1的个数，1的个数如果为奇数，校验1；如果为偶数，校验0。

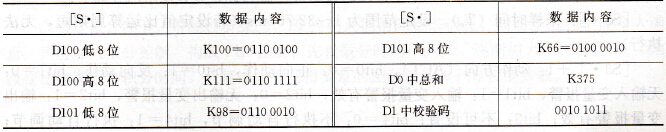

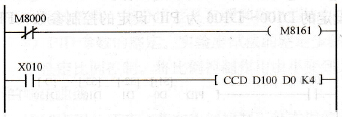

    图5-116   CCD指令    图5-116中，当X010接通时，对[S·]首址D100开始的n=10位数据进行校验。将其数据总和放到D0，水平校验放到D1中。    图5-117中，M8161为OFF状态，使用16位转换模式，即传送的数据位放在D100、D101的高低8位中，D100、D101的数据及执行CCD指令后D0、D1的数据如表5-75所示。
    图5-117   CCD指令16位操作模式    表5-75    执行CCD指令后D0、D1的数据内容表（一）

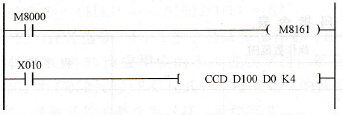

    图5-118中，M8161为ON状态，使用8位转换模式，即传送的数据位放在D100、D101、D102、D103的低8位中，D100、D101、D102、D103低8位的数据及执行CCD指令后D0、D1的数据如表5-76所示。
    图5-118   CCD指令8位操作模式    表5-76    执行CCD指令后D0、D1的数据内容表（二）
