FX系列PLC的十六进制数与ASCII码转换指令

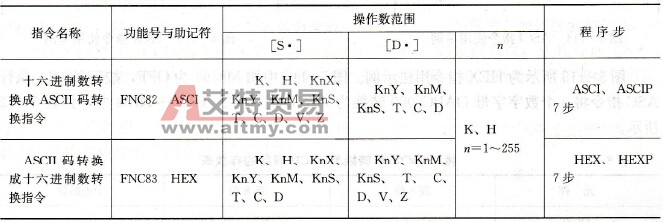

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5- 71所示。    表5-71    十六进制数与ASCII码转换指令表
    (2)指令使用说明。    1) ASCI指令。ASCI指令的含义是读取源操作数[S·]为首地址的元件的咒个十六进制字符，并转换成对应的ASCII码，然后向目标操作数[D·]指定的软元件的低8位、高8位传送。    图5-114所示为十六进制转换成ASCII码的例子。图5- 114中M8161为8位／16位操作模式切换元件。当M8161为OFF时，为16位操作模式，按下X002，将4个十六进制字符OABC转换成对应的ASCII码，向目标元件D200、D201的低8位、高8位传送。程序执行结果如下：    D200= (H41 H30)=(0100 0001 0011 0000) =16 688    D201= (H43 H42)=(0100 0011 0100 0010) =17 218    当M8161为ON时，为8位操作模式，程序执行结果为：    D200= (H30)=(00110000) =48    D201= (H41)=(0100 0001) =65    D202= (H42)=(0100 0010) =66    D203= (H43)=(0100 0011) =67    2) HEX指令。HEX指令是从源操作数[S·]为首地址开始读入”个字节的ASCII数据字节，并转换成相应的十六进制字符，然后存人目标操作数[D·]的元件中。当M8161为ON时，为8位模式，只读源元件的低8位字节；当M8161为OFF时，为16位模式，读软元件的整个字（高、低位字节）。
    图5-114   ASCI指令使用举例

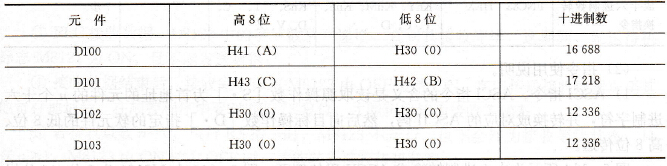

    图5-115   HEX指令使用举例    图5-115所示为HEX指令用法示例。图5-115中如M8161为OFF，按下X002，执行ASC指令将8个数字字母OABC0000转换为ASCII码，存入D100～D103中，如表5- 72所示。    表5-72    将OABC0000转换为ASCII码后的存放表
    合上X003，执行HEX指令，将高低8位的ASCII码（16位数据），每4位向目标操作数D200、D201传送。执行结果如表5- 73所示。    表5-73    将高低8位ASCII码传送后的存放表
