FX系列PLC的带锁存的七段码显示指令

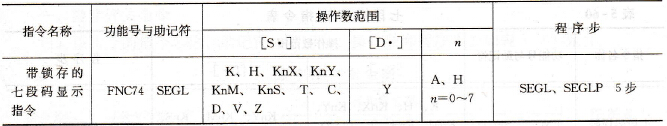

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5- 62所示。    表5-62    七段码译码指令表
    (2)指令使用说明。    1)图5-102所示为SEGL指令程序，SEGL的意义是将十进制数[S·]写到一组4路扫描的软元件[D·]中，驱动由4个七段码显示单元组成的显示器中。本指令最多可以带两组显示器。显示器共享选通脉冲输出信号[D·]+4～[D·]+7．图5-103中为Y004～Y007。第一组的数据由Y000～Y003输出，第二组的数据由Y010～Y013输出。图5-103为应用SEGL指令的外围接线图。
    图5-102    带锁存七段码显示指令    2)当n=0～3时．为四位一组，DO为二进制数，经BCD换算，最大范围为0～9999，由Y000～Y003输出。当n=4～7，为四位二组，D0向Y000～Y003输出，D1向Y010～Y013输出，选通脉冲信号Y004～Y007共用，按顺序输出。当完成对位数输出后，完成标志M8029置1。

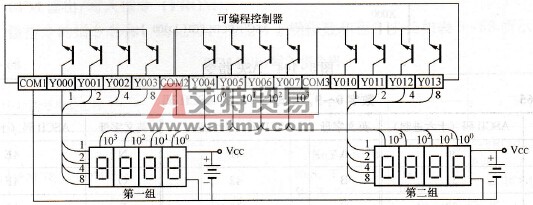

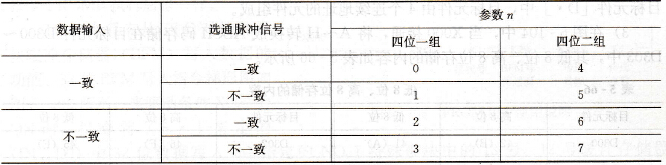

    图5-103    应用SEGL指令外围接线图    3)参数n=0～7，其选择按PLC的正负逻辑和七段码的正负逻辑来决定。    ①PLC的正负逻辑。对NPN晶体管输出型，内部逻辑为1时，输出为低电平，称为负逻辑；对PNP晶体管输出型，内部逻辑为1时，输出为高电平，称为正逻辑。    ②选通脉冲信号逻辑。当该信号为高电平时，数据被锁存并保持，逻辑为1（正逻辑）；当该信号为低电平时，数据被锁存并保持，逻辑为1（负逻辑）。    ③数据输入信号逻辑。当有效数据(BCD数据)保持高电平逻辑为1（正逻辑）；当有效数据（BCD数据）保持低电平逻辑为1（负逻辑）。    ④n值的选取与选通逻辑、数据逻辑的关系如表5-63所示。    表5-63    带锁存七段码显示指令中参数n的选择
