FX系列PLC的七段码译码指令

来源：艾特贸易2017-06-04

简介(1) 该指令的指令名称、助记符、功能号、操作数和程序步长如表 5-60 所示。表 5-60 七段码译码指令表 (2) 指令使用说明。七段码译码指令是驱动 1 位七段码显示十六进制数据指令。使用

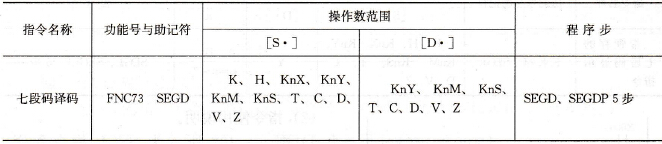

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-60所示。    表5-60    七段码译码指令表
    (2)指令使用说明。七段码译码指令是驱动1位七段码显示十六进制数据指令。使用说明如图5-101所示，其中[S·]指定的软元件存储待显示数据，该元件低4位（只用低4位）存放的是待显示的十六进制数。译码后的七段码存于[D·]指定元件的低8位中，高8位保持不变。译码表如表5-61所示，表中BO是位元件的起始号（如Y000）或字元件的最低位。

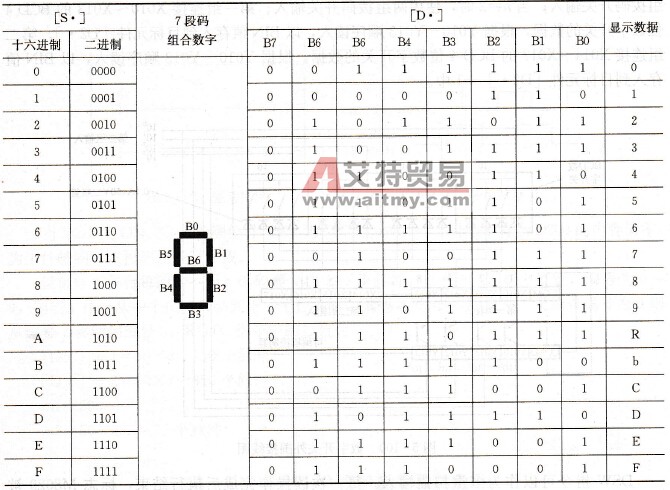

七段码译码指令使用说明     图5-101    七段码译码指令使用说明    表5-61    七段码译码表
