FX系列PLC的数字开关指令

来源：艾特贸易2017-06-04

简介(1) 该指令的指令名称、助记符、功能号、操作数和程序步长如表 5-59 所示。表 5-59 数字开关指令表 (2) 指令使用说明。 DSW 指令是输入 BCD 码开关数据的指令，可用来读人 1 组或 2 组

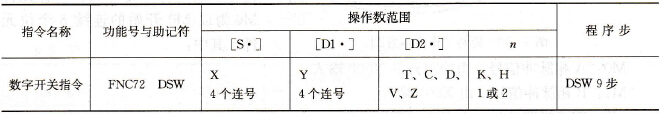

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-59所示。    表5-59    数字开关指令表
    (2)指令使用说明。DSW指令是输入BCD码开关数据的指令，可用来读人1组或2组4位数字开关的设置值。在一个程序中，此指令可以使用两次。指令的使用说明如图5-99所示，X010指定X010、X011、X012、X013四位输入点，Y010指定以Y010开始的连续4位输出选通点，D0指定数据存储元件，K1指定数字开关的组数为1组。
DSW指令     图5-99   DSW指令    DSW常使用在晶体管输出的PLC，其外部接线如图5-100所示，当n=1时，使用一组拨码开关输入；当n=2时，使用两组拨码开关输入。第一组连接X010～X013的BCD 4位数字开关的数据，根据Y010～Y013顺序读入，以BIN值存入到目标元件[D2·]。第二组连接X014～X017的BCD 4位数字开关的数据，根据Y010～Y013顺序读人，以BIN值存入到目标元件[D2·]+1中。
数字开关外围接线图     图5-100    数字开关外围接线图    DSW指令可以作为多重扫描输入。每一次读操作完成后执行结束，标志M8029被置位。
