FX系列PLC的交替输出指令

来源：艾特贸易2017-06-04

简介(1) 该指令的指令名称、助记符、功能号、操作数和程序步长如表 5-57 所示。表 5-57 交替输出指令表 (2) 指令使用说明。 ALT 指令的意义为：每一次控制触点从 OFF 变为 ON 时，目标元件的

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5-57所示。    表5-57    交替输出指令表
    (2)指令使用说明。ALT指令的意义为：每一次控制触点从OFF变为ON时，目标元件的输出状态取反。此指令在程序运行每个周期均有效。    图5-93所示为ALT指令的使用说明，执行情况为：每次X000从OFF变为ON，M0输出状态取反；每次M0从OFF变为ON，M1输出状态取反；每次M1从OFF变为ON，M2输出状态取反。其执行时序图如图5-94所示。
ALT指令使用说明     图5-93   ALT指令使用说明

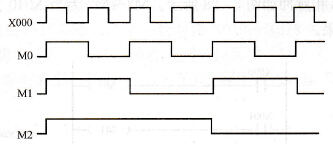

ALT指令执行时序图     图5-94    ALT指令执行时序图
