S7-300 PLC的其他常见模块介绍

    1．功能模块（FM）    ·单通道高速智能计数器模块FM350-1；    ·8通道高速智能计数器模块FM350-2；    ·快速进给／慢速驱动定位模块FM351；    ·电子凸轮控制器FM352；    ·步进电动机定位模块FM353；    ·伺服电动机定位模块FM354；    ·闭环控制模块FM355；    ·定位和连续路径控制模块FM357。    2．接口模块(IM)    接口模块用于S7-300系列PLC的中央机架到扩展机架的连接，主要有3种规格：    1)接口模块IM365。IM365用于连接中央机架与1个扩展机架，由两块模块组成，一块插入中央机架，通过l米长的连接电缆，将另一块插入扩展机架，在一个扩展机架上最多可安装8块模块。    2)接口模块IM360/IM361。当扩展机架超过1个时，将接口模块IM360插入中央机架，在扩展机架中插入接口模块IM361，S7-300系列的最大配置为1个中央机架与3个扩展机架，每个扩展机架最多可安装8块模块，相邻机架的间隔为4厘米到10米。    3．电源(PS)模块PS307    电源模块PS307用于将120/230V交流电压转换为24V直流电压，根据输出电流的不同，有3种规格的电源模块可选，即2A、5A、10A。电源模块PS307的结构如图2-10所示。

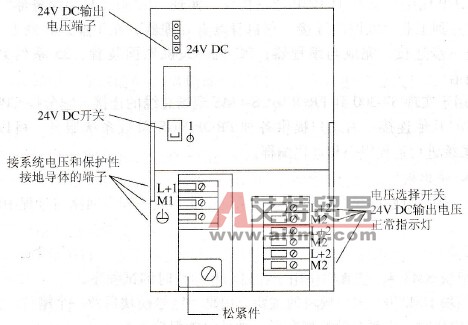

    图2-10    电源模块PS307的结构    4．通信处理器( CP)模块    CP模块主要有CP340、CP341通信处理器模块，CP342-2、CP343—2通信处理器模块，CP342-5通信处理器模块，CP343—1通信处理器模块，CP343-1 TCP通信处理器模块，CP343-5通信处理器模块。    CP340用于建立点对点低速连接，最大传输速率为19. 2Kb/s。有3种通信接口，RS232C(V.24)、20mA (TTY)、RS 422/RS 485。可通过ASCII、3964 (R)通信协议及打印机驱动软件，实现与S5系列PLC、S7系列PLC及其他厂商的控制系统、机器人控制器、条形码阅读器、扫描仪等设备的通信连接。    CP341用于建立点对点(Point to Point)的高速连接，最大传输速率为76.8 Kb/s。当CPU没有通信任务时，可通过点对点连接用于高速数据交换。有3种通信接口，RS232C(V.24)、20mA (TTY)、RS422/RS485(X.27)。可通过ASCII、3964 (R)、RK512及用户指定的通信协议，实现与S5系列PLC、S7系列PLC及其他厂商的控制系统、机器人控制器、条形码阅读器、扫描仪等设备的通信连接。    CP342-2/CP343-2用于实现S7-300到AS-I接口总线的连接。最多可连接31个AS-I从站，如果选用二进制从站，最多可选址248个二进制元素。具有监测AS-I接口线的电源电压和大量的状态和诊断功能。    CP342-5用于实现S7-300到PROFIBUS-DP现场总线的连接，它分担CPU的通信任务并允许进一步的其他连接，为用户提供各种PROFIBUS总线系统服务，可以通过PROFI-BUS-DP对系统进行远程组态和远程编程。    当CP342-5作为主站时，可完全自动处理数据传输，允许CP从站或ET200-DP从站连接到S7 -300。当CP342-5作为从站时，允许S7—300与其他PROFIBUS主站交换数据。    CP343-1用于实现S7 -300到工业以太网总线的连接，它自身具有处理器功能，在工业以太网上独立处理数据通信并允许进一步连接，完成与编程器、PC机、人机界面装置、S5系列PLC、S7系列PLC的数据通信。    CP343-1 TCP使用标准的TCP/IP通信协议，实现S7 -300（只限服务器）、S7 400（服务器和客户机）到工业以太网的连接，它自身具有处理器，在工业以太网上独立处理数据通信并允许进一步连接，完成与编程器、PC机、人机界面装置、S5系列PLC、S7系列PLC的数据通信。    CP343-5用于实现S7-300到PROFIBUS-FMS现场总线的连接，它分担CPU的通信任务并允许进一步的其他连接，为用户提供各种PROFIBUS总线系统服务，可以通过PROFI-BUS-FMS对系统进行远程组态和远程编程。    5．Ex输入/输出模块    主要用于有爆炸危险的场合，将自动化系统中非本质一安全回路与过程中的本质安全回路分开。    6．测试模块    1)仿真模块SM374。仿真模块用于在启动和运行时调试程序。    2)占位模块DM370。占位模块的主要作用是为信号模块保留一个槽位，当用一个信号模块替代占位模块时，则系统的机械布局和地址设置保持不变。    7．编程设备PG/PC4    编程设备有简易编程器、智能编程器、使用PC机做编程器这三种形式。    目前在不需要用编程器进行实时监控的场合，经常采用能够运行STEP 7编程软件的个人计算机作为编程器。    为解决编程设备与PLC的通信问题，在PG/PC机内的PCI总线槽位上安装CP 5611-MPI卡，或者通过串行通信口连接PC-Adapter，使得编程设备能够与PLC的PROFIBUS接口，MPI接口连接起来。
