S7-300 PLC的I/O模块地址分配

    S7-300 PLC是模块化的，由安装在导轨上的模块集合而成，可以方便地进行扩展。S7-300的扩展能力如图2-3所示。S7-300 CPU最多可以带32个扩展模块，每根导轨上最多可以有8个扩展信号模块，不同导轨之间需要通过接口模块IM来延续总线，接口模块有IM365（机架最远距离1米）和IM360/361（机架最远距离10米）。电源PS、CPU和接口模块IM在导轨上的位置是固定的，顺次占1、2、3槽，其他模块占4~11槽，4~11槽之间可以自由安排槽位。    S7-300 PLC原则上采用槽位与地址相对固定的编址方式。采用PLC进行系统程序设计时必须确定所组成的I/O点地址。    如图2-9所示的S7-300系统中，槽位1为电源模块，槽位2为CPU模块，CPU必须紧靠电源模块，电源和CPU两块模块不分配地址，槽位3为接口模块，用于连接扩展机架，即使不使用接口模块，CPU中也给接口模块分配地址。从槽位4开始为I/O模块，根据I/O模块安装的位置不同具有确定的I/O地址，如表2-5所示。数字量模块可以安装于槽位号为4~11的任何位置，模块与槽位号的对应关系如图2-9所示。

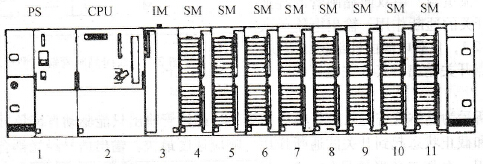

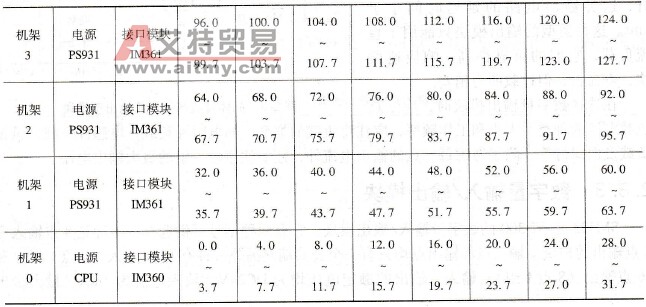

    图2-9    模块与槽位号    表2-5    数字量信号模块地址对应表
