S7-300 PLC CPU系统存储区结构

    S7-300系统存储区由系统存储器和寄存器构成如图3-3所示。    S7-300系列的寄存器包括累加器1(ACCU1)、累加器2(ACCU2)、地址寄存器1(AR1)、地址寄存器2(AR2)、数据块寄存器及状态字寄存器。

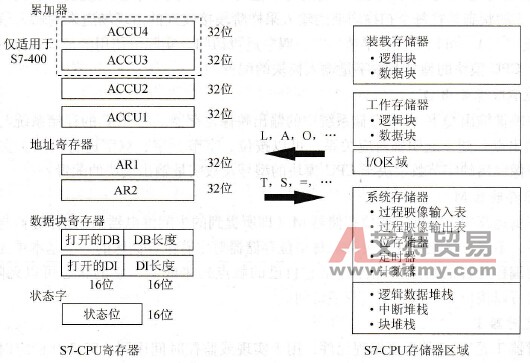

    图3-3    系统存储区示意图    系统存储器包括以下4种。    1．装载存储器    装载存储器可以是存储器卡或内部集成的RAM，用于保存不包含符号地址和注释的用户程序和系统数据（组态、连接和模块参数等）。有的CPU有集成的装载存储器，也可以用微存储卡来扩展。下载程序时，用户程序（逻辑块和数据块）被下载到CPU的装载存储器，CPU将可执行部分复制到工作存储器，符号表和注释保存在编程设备中。    2．工作存储器    用于存储CPU运行时的用户程序和数据，只有与程序执行有关的块被装入工作存储器。    3．系统存储器    系统存储器是CPU为用户程序提供的存储器组件，分为若干个地址区域。使用指令可以在相应的地址区域内对数据直接进行寻址。系统存储器包含下面的存储器区域：过程映像输入和输出表（PII和PIQ）、位存储器(M)、定时器(T)、计数器(C)、局部堆栈(L)，此外还包括块堆栈（B堆栈）、中断堆栈（I堆栈）和诊断缓冲区等。    4．外设I/O    通过外设I/O存储区（PI和PQ），可以不经过过程映像输入和过程映像输出，而直接访问输入模块和输出模块。不能以位为单位访问外设I/O存储区，只能以字节、字和双字为单位访问。
