S7-300 PLC的CPU面板

    CPU内的元件封装在一个牢固而紧凑的塑料机壳内，面板上有状态和故障指示LED、模式选择开关和通信接口。存储器插槽内可以插入数兆字节的微存储卡( MMC)，用于程序和数据的保存。不同CPU面板略有区别，下面以CPU318-2的面板为例说明各状态指示灯的作用及运行模式开关的使用。CPU318-2的面板如图2-4所示。

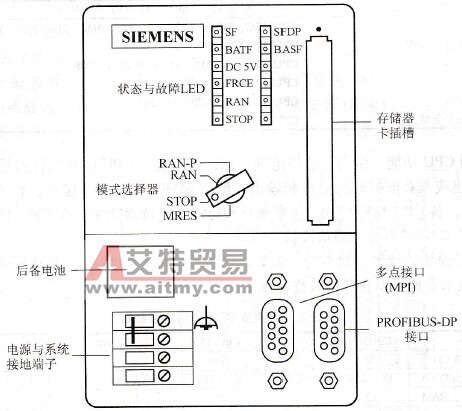

    图2-4    CPU318-2的面板    1．状态与故障显示LED    1) SF（系统出错／故障显示，红色）：CPU硬件故障或软件错误时亮。    2) BATF（电池故障，红色）：电池电压低或没有电池时亮。    3) DC5V（+5V电源指示，绿色）：5V电源正常时亮。    4) FRCE（强制，黄色）：至少有一个I/O被强制时亮。    5) RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD（单步、断点）状态时以0.SHz的频率闪亮。    6) STOP（停止方式，黄色）：CPU处于STOP，HOLD状态或重新启动时常亮。    7) BUSF（总线错误，红色）：总线出现错误时亮。    2．运行模式及模式选择开关    1) RUN-P（运行一编程）位置：程序运行时可以读出和修改用户程序，也可以改变运行方式。    2) RUN（运行）位置：CPU执行、读出用户程序，但是不能修改用户程序。    3) STOP（停止）位置：不执行用户程序，可以读出和修改用户程序。    4) MRES（清除存储器）：位置不能保持。将开关从STOP状态搬回到MRES位置，可复位存储器，使CPU回到初始状态。    复位存储器操作：通电后从STOP位置扳到MRES位置，“STOP”LED熄灭1s，亮1s，再熄灭1s后保持亮。放开开关，使它回到STOP位置，然后又回到MRES，“STOP”LED以2Hz的频率至少闪动3s，表示正在执行复位，最后“STOP”LED一直亮。
