S7-300 PLC的整体结构

    S7-300 PLC属于模块式PLC，硬件主要由中央处理器(CPU)、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成，如图2-1所示。其中，CPU是PLC的核心，输入单元与输出单元是连接现场输入/输出设备与CPU之间的接口电路，通信接口用于与编程器、上位计算机及其他外设连接。    各种模块（CPU模块、信号模块SM、功能模块FM、通信模块CP、电源模块PS等）及人机界面(HMI)可以根据控制要求进行组合和扩展。S7-300 PLC的外观结构如图2-2所示。

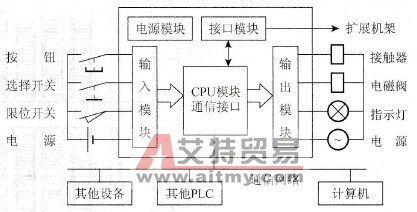

    图2-1    PLC的结构组成

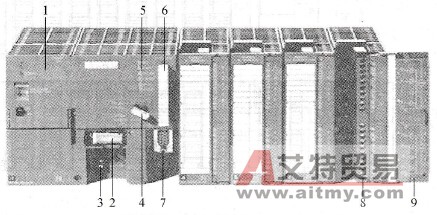

    图2-2    S7-300 PLC的外观结构    1-负载电源（选项）；2-后备电池（CPU313以上）；3-24V DC连接；4-模式开关；5-状态和故障指示灯；6-存储器卡（CPU313以上）；7-MPI多点接口；8-前连接器：9-前门    采用模块化设计结构的S7-300具有如下特点：    1．采用集成的背板总线(Back-Plane Bus)    S7-300改变了以往模块式PLC采用的总线底板结构，从硬件上省去总线底板和排风扇，而采用了背板总线，即将总线集成在每个模块上，所有的模块通过总线连接器进行级连扩展，使得结构简单。    2．采用DIN标准导轨，安装和更换模块方便    由于省去了总线底板，使得安装各个模块的机架只有DIN标准导轨，可以选择横向或者竖向安装。安装模块时只需要将模块钩在导轨上，转动到位后用螺钉锁紧。有可拆卸式机械编码前连接器，螺钉型或弹簧型接线端子，更换模块时只需要松开安装螺钉，拔下已经接线的前连接器，即可更换。    3．硬件组态灵活    所有的模块都有相同的安装深度，因此信号模块和通信模块可以不受限制地插到SM区的任何一个槽位上，使得硬件组态非常灵活。    4．机架扩展方便    每个机架上最多可安装8个信号模块( SM)，当需要的SM超过8个时，可以通过IM365（机架距离最远l米）或者IM360/361（机架距离最远10米），安装扩展机架，每个扩展机架上最多可安装8个信号模块，一个S7-300系统最多可安装3个扩展机架，最多可安装32个信号模块，机架扩展如图2-3所示。

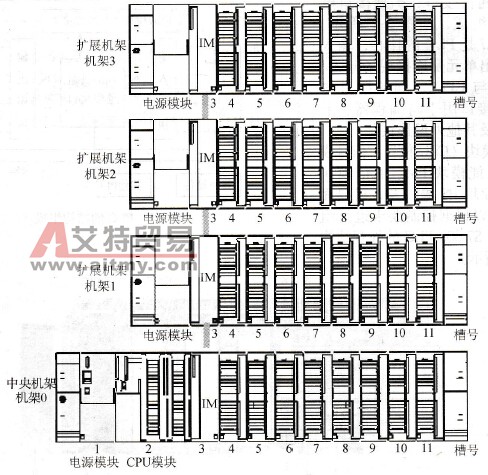

    图2-3    S7-300系统机架扩展
