STEP 7用程序状态功能调试程序的技术方法

    为了调试和维护程序，STEP 7有很强的监控与测试功能。程序调试的状态监视功能，是在编辑窗口下（程序已经安装），通过点击“”图标（或者激活Debug-Monitor），就可以使当前打开的块进入状态监视模式，如图3-28所示。

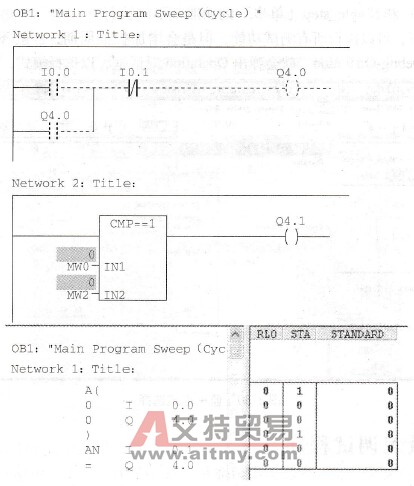

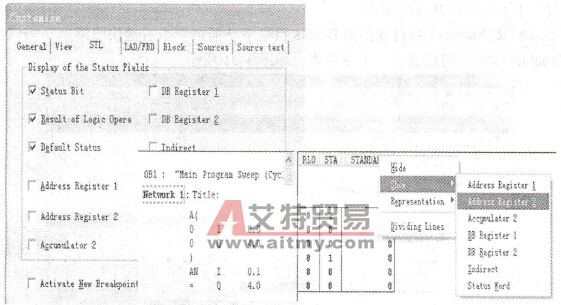

    图3-28    梯形图和语句表程序的状态监视    在LAD/FBD程序下，可以通过编辑器设置，选择元件在不同状态下的颜色。在STL程序下，可以通过编辑器设置，选择进入状态监视时需要显示的内容，如图3-29所示。

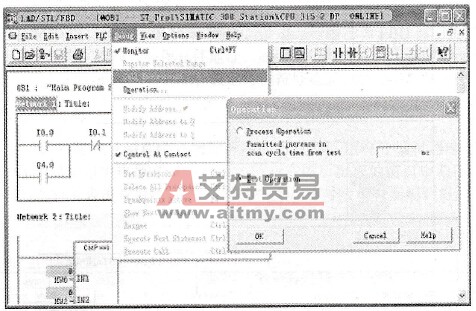

    图3-29    通过编辑器设置选择需显示的内容    状态监视可以在Process或者Test模式下进行。缺省设置是Process模式，通常使用这种模式就可以了。但在这种模式下，为了保证扫描周期不超时，某些测试功能受限制。例如，Breakpoint（断点）和Single_step（单步）的功能就不能执行。    在Test模式下，可以执行所有测试功能，但是会增加扫描周期，一般不要使用。在编辑器窗口下，激活Debug-Operation，就会弹出Operation对话框，以选择模式，如图3-30所示。
    图3-30    监视模式选择
