S7-300 PLC编程软件STEP 7硬件组态的保存、下载和上

    参数设置完成后，硬件站的设定组态也就完成了。随后需要把设定组态存盘、下载到CPU。    1．保存( Save/Save and Compile)和下载(Download)    在HW Config窗口，点击Save图标（或者选择菜单Station>Save），或点击Save and Compile图标（或者选择菜单Station> Save and Compile），就可以把设定组态存盘。两者的区别是后者能产生系统数据块SDB。系统数据块的内容就是组态和参数。    存盘完成后，点击Download图标，就可以把设定组态下载到CPU。    存盘和下载的情况如图3-24所示。    2．上载( Upload)    如果有一套实际的硬件装置，该装置的硬件配置情况及其参数设置就称为实际组态( Actual Configutation)。如果需要改变其参数设置，可以先把实际组态上载，然后按上述方法修改参数下载CPU。上载方法：在SIMATIC Manager窗口，选中菜单PLC>Upload Station；在HW Config窗口，选中菜单PLC> Upload，或点击Upload to programming device图标。上载情况如图3-25所示。

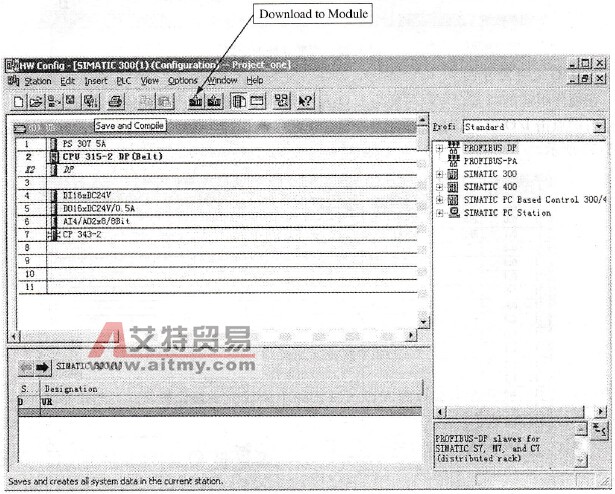

    图3-24    存盘和下载

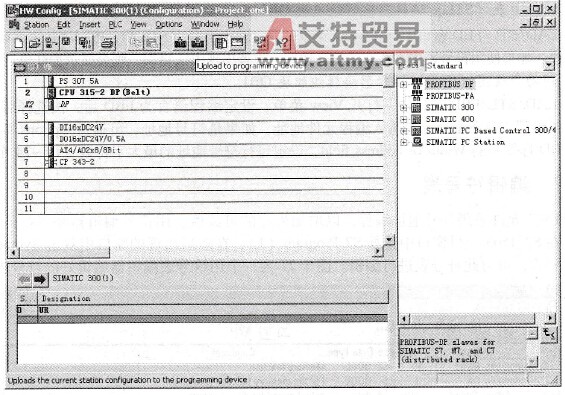

    图3-25    上载
