S7-300 PLC编程软件STEP 7可变寻址和I/O符号表

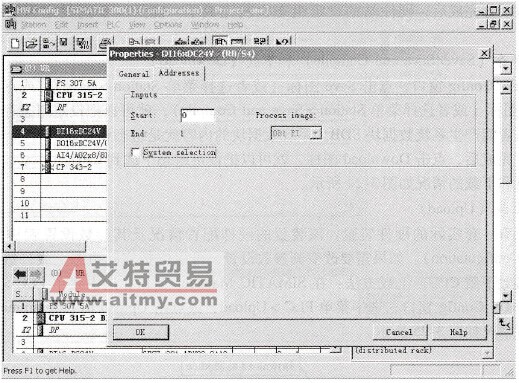

    1．可变寻址    原则上S7-300 PLC的地址是系统分配的，带DP口的S7 -300的地址可以由用户自己自行设置。    双击开关量或模拟量模块，打开Properties对话框，如图3-22所示，选中Addresses选项卡，如果系统选择( System Selection)可以取消，就可以在Start框中输入新的起始地址。如果System Selection是灰的，就表示只能用系统分配的地址。

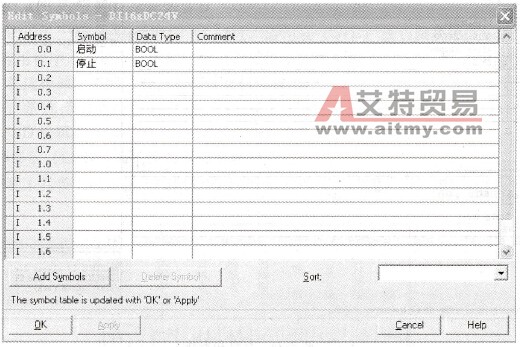

    图3-22    可变寻址的配置    2．I/O元件符号表    在硬件组态的时候，可以顺便为I/O元件编排符号，相当于编制输入／输出接线表。用鼠标右键点击I/O模块，在下拉菜单中选中Edit Symbols，就可以打开I/O元件符号表，如图3-23所示。
    图3-23    编辑符号表
