S7-300 PLC编程软件STEP 7的CPU属性

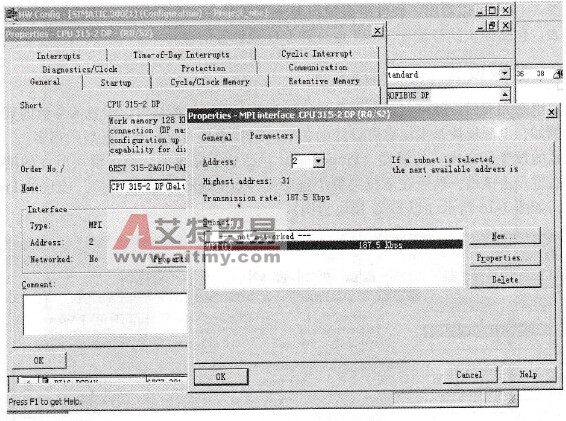

    1．总述( General)    如图3-16所示，General选项卡说明模块的名称、订货号、一般技术特性。对于CPU还说明其MPI地址。缺省MPI地址是2。如果不接入MPI网，保留缺省MPI地址即可。如果要联网，可点击Properties按钮，打开Properties MPI Interface对话框，重设MPI地址并接入网。如图3-17所示。

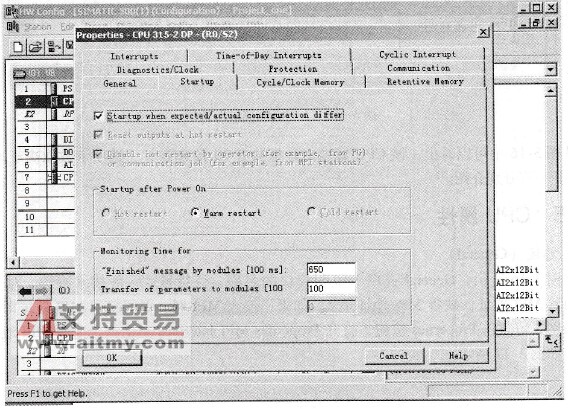

    图3-17     General选项卡MPI地址设置    2．启动( Startup)    Startup选项卡如图3-18所示。S7-300 CPU和S7-400 CPU有不同的启动特性。S7 -300 CPU只能执行完全重启动(Complete Restart)。

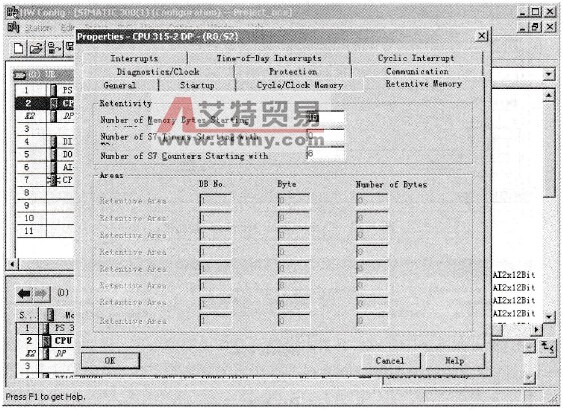

    图3-18     Startup选项卡    3．保持的存储器( Retentive Memory)    Retentive Memory选项卡如图3-19所示。所谓保持的存储器，是指CPU启动(Startup)后能保持停机前状态存储器。在该选项卡上用户可以设置带保护性能的M、T、C的数量。当S7-300 CPU有后备电池时，全部数据块DB都是保持的。选项卡的下半部分无需填写。当S7-300 CPU没有后备电池时，可以设置数据块DB的8个区间具有保持性能（新型S7 -300 CPU中所有DB都是保持的）。

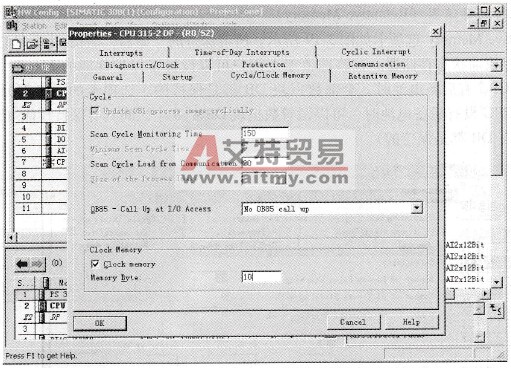

    图3-19    Retentive Memory选项卡    4．扫描周期／时钟脉冲( Cycle/Clock Monitoring Time)    Cycle/Clock Memory选项卡如图3-20所示。扫描周期控制时间(Scan Cycle Monitoring Time)对于S7-300 CPU，缺省设置为150ms，如果扫描周期超过了这个时间，CPU进入STOP状态。用户可以根据需要改变这个设置。    通信占用时间百分比（Cycle Load from Communication）的缺省设置为20%，用户可以根据需要改变这个设置。    时钟脉冲存储器（Clock Memroy）：系统制造了8个不同频率的时基脉冲(占空比为50%)，用户可以根据需要把这些脉冲分配到指定的存储字节(MB)，以便在程序中利用这些脉冲。    5．保护特性( Protection)    Protection选项卡如图3-21所示。保护等级(Level of Protection)：1级相当于不保护；2级写保护；3级读写保护。
    图3-20      Cycle/Clock Memory选项卡
    图3-21      Protection选项卡    CPU属性中的其他选项卡或者比较简单或者在后边的章节会详细说明，在这里就不一一叙述了。
