S7-300 PLC编程软件STEP 7产生硬件设定组态技术方法

    在HW Config窗口，点击Hardware Catalog框中的SIMATIC-300，然后按照导轨Rail、电源PS、CPU、IM（按需要）、信号模块SM等顺序，对硬件站的模块进行配置，就生成了站的设定组态，如图3-15所示，用拖曳的方法就可以把元件装到指定位置。如为扩展系统需要可以增加导轨数。    3号槽是专为接口模块IM保留的，不可以装其他的模块。4~11号槽可以是信号模块SM、功能块FM、通信处理器CP。用拖曳的方法或者选定槽位后，双击Catalog中选定的模块，就可以把元件装到指定位置。

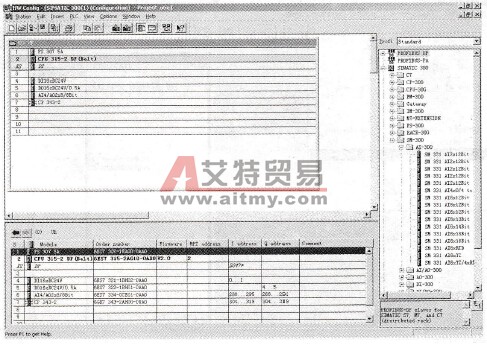

    图3-15    硬件配置完成界面    从图3-15中可以看出，硬件组态窗口分上下两部分：上面是一个组态简表；下面是一个详情表，包括模块的订货号、MPI地址和I/O地址等信息。
