S7-300 PLC编程软件STEP 7项目创建技术方法

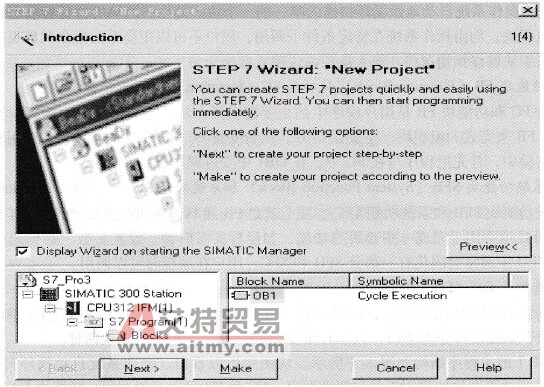

    有了前面的基础知识，虽然还没有学习指令，但在已经安装了STEP 7的PC机上，读者可以学习创建自己的第一个项目了。STEP 7以项目为单位，对用户软件进行管理，用户配置的所有参数及编写的程序都包含在项目中，创建项目是使用STEP 7的第一步。    STEP 7安装成功后，将在Windows桌面上出现SIMATICManager（SIMATIC管理器）图标，双击该图标后，激活STEP 7助手，出现如图3-6所示的界面。

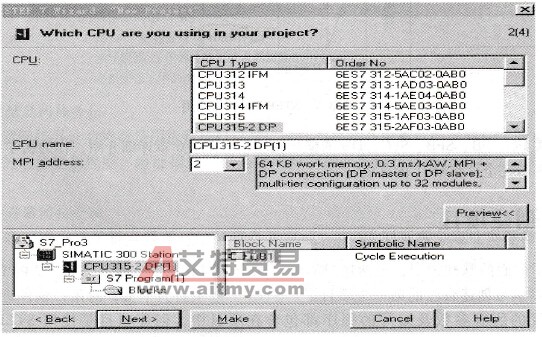

    图3-6    New Project创建向导窗口    1．设定CPU型号    在图3-6中，点击Next，出现CPU设定界面，如图3-7所示。此时设定的CPU型号为CPU315-2 DP，默认的MPI地址为2（可在2~31之间选择），默认的组织块只有OB1。

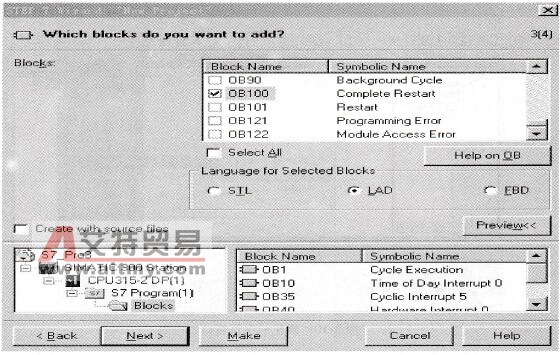

    图3-7     CPU设定界面    2．选择其他组织块和编程语言    选择其他组织块和编程语言，选择界面如图3-8所示。此时选择的其他组织块有：OB10、OB35、OB40、OB100。选择的编程语言是LAD（梯形图）。

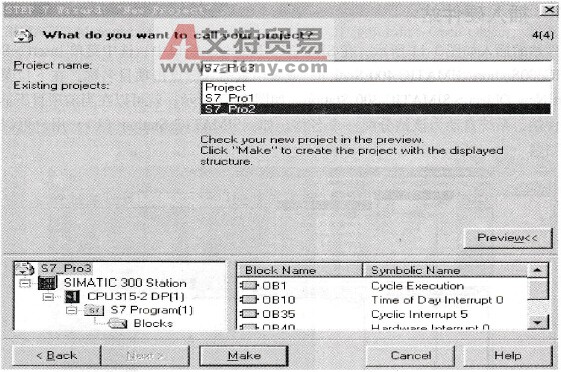

    图3-8    组织块和编程语言选择界面    3．确定项目名称    为确定项目名称，在图3-8中点击Next，出现确定项目名称界面，如图3-9所示。此时确定的项目名称为S7_Pr03。

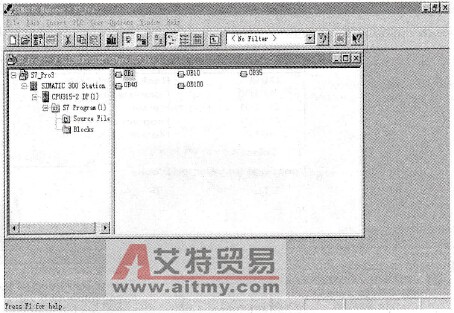

    图3-9    确定项目名称界面    至此，创建项目的设定工作结束。点击Make，完成全部创建工作，打开如图3-10所示的S7_Pr03项目窗口，从这里可以启动所有的STEP 7功能和窗口，并可通过按F1键调用在线帮助。
    图3-10    新建的项目窗口
