PLC的编程元素

来源:艾特贸易2017-06-04

简介PLC 中的指令大多数都要涉及 PLC 内部的编程元素(编程元件及其地址编号)。为了工程技术人员编程的方便,对 PLC 内部的编程元素一般使用较形象的电气名称来命名,如辅助继电器等

    PLC中的指令大多数都要涉及PLC内部的编程元素(编程元件及其地址编号)。为了工程技术人员编程的方便,对PLC内部的编程元素一般使用较形象的电气名称来命名,如辅助继电器等,它们实际上就是PLC存储器内的某个相应位,具有“0”和“1”两种状态,有继电器的功能。    熟悉这些编程元素(包括元件的工作特点及地址编号),对理解PLC的指令系统和正确设计PLC的应用程序是十分重要的。    由于各类PLC对编程元素的表示方法不尽相同,下面以F1系列PLC为例进行说明。F1系列PLC中的编程元素的名称是由字母和数字表示,分别表示元件的类型和元件的地址编号,如X421Y431等,元件号用八进制数表示。    1.输入继电器(X)    输入继电器是PLC专门用来接收外部输入的开关信号的。它实际上是一个经光电隔离的无触点开关,并不是一般的继电器,其等效电路如图3.9所示。

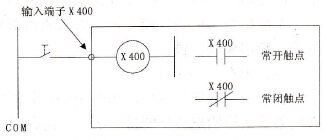

PLC输入继电器的等效电路
    3.9    PLC输入继电器的等效电路    PLC内部,输入继电器的等效线圈与PLC的输入端子相连,输入继电器的线圈只能由外部输入信号驱动,而不能由程序中的指令来驱动。输入继电器的常开触点和常闭触点,在编程时可无限使用,没有数目上的限制。图中PLC输入端子编号X400和输入继电器线圈、内部常开及常闭触点编号均是一致的。    注意:为了编程时易于看出一个编号是PLC内部的哪类元件,在编号前加上了一个字母,如X表示输入(下类同),该字母用编程器输入程序时不输入。    2.输出继电器(Y)    输出继电器是PLC用来将其内部的输出信号传送给外部负载的,它有3种类型:继电器、双向可控硅和晶体管开关。输出继电器的等效电路如图3.10所示,其编号前加Y表示。    输出继电器有一个等效线圈,由程序中的指令来驱动;有一个用于驱动外部负载的对外输出触点,与PLC的输出端子相连。输出继电器的内部触点可供编程中使用。

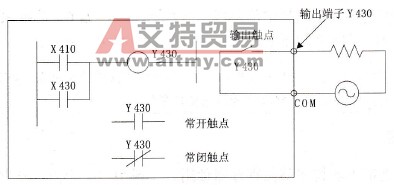

PLC输出继电器的等效电路
    3.10    PLC输出继电器的等效电路    由前面的介绍可知,输出继电器的外部接点状态与输出锁存电路中该元件的状态一致,而内部触点的状态与输出元件映象表存储器中该元件的状态一致。    注意:受RC滤波的影响,外部开关动作后,输入继电器的动作会有一定的延迟,如X400~ X407外部输入由“断”变“通”或由“通”变“断”时,标准响应延迟约为10ms。输出继电器的对外响应延迟也约为10ms,其内部触点没有这种响应延迟。    3.辅助继电器(M)    PLC内的辅助继电器,相当于中间继电器,其线圈与PLC中各器件的内部触点相连,用程序的指令来驱动。辅助继电器的常开触点和常闭触点可在PLC内部使用,但不能用这些触点去直接驱动外部负载,而必须通过输出继电器去驱动。    辅助继电器的等效电路如图3.11所示,在其编号前加M来表示。
PLC辅助继电器的等效电路
    3.11    PLC辅助继电器的等效电路    F1系列PLC的辅助继电器有以下两种。    ·一般的辅助继电器,编号为M100~ M227(八进    制编号,128点)。    ·断电保持辅助继电器,由电池支持,可保持断电    前的状态,编号为M300~ M377    PLC在工作时如果停电,输出继电器和一般的辅助继电器都将复位(断开)。当需要保存停电前的状态并在PLC恢复供电后使用时,就需要使用到断电保持辅助继电器。    4.计时器(T)    计时器又称定时器,相当于电气控制系统中的通电延时时间继电器,在其编号前加T来表示。其工作情况是:计时器线圈通电后,经过设定的延迟时间,其常开触点才闭合,常闭触点才断开。线圈断电时,触点为瞬时动作。    设定计时器的时间常数值,应根据延时时间的需要,并注意查清该编号计时器的时间单位。    延时时间=时间常数值×时间单位    5.计数器(C)    计数器的作用是提供计数操作,在编号前加C来表示。    计数器的计数值需要设定,设定范围根据计数器而定,如Fl系列PLC中,有3位计数器(设定范围0999)和6位计数器(设定范围0999999)之分。    注意:计数器均有电池支持,即使在电源故障时,其当时的数值仍被保留。如在电源故障时不需要保留数据,可用初始化脉冲M71的触点来使其复位。    6.移位寄存器    可以用一组辅助继电器构成移位寄存器使用。一般用16个点的辅助继电器构成一个移位寄存器,用首位编号作为移位寄存器号使用。    3.12所示是移位寄存器M300的工作示意图,它有3个输入端:数据输入端(与OUT相连)、移位输入端(与SFT相连)和复位输入端(与RST相连)。工作原理如下。

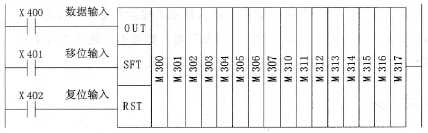

移位寄存器M300的工作示意图
    3.12    移位寄存器M300的工作示意图    ·数据输入处理:移位寄存器的首位辅助继电器M300的状态由数据输入端(图中为    X400)来确定。如果PLC开始运行时,X400接通,则M300为“1”。移位寄存器中    间各辅助继电器的初始状态可用S/R(置位/复位)指令设置其状态。    ·复位输入处理:当复位输入X402接通时,M300~ M317全部断开(置零)。所以,    当这些辅助继电器作移位寄存器使用时,复位输入端应保持断开状态。    ·移位输入处理:当移位输入端X401由断变通1次,每个辅助继电器的状态(0”或    1)依次推移。    移位寄存器进行移位的过程如图3.13所示。

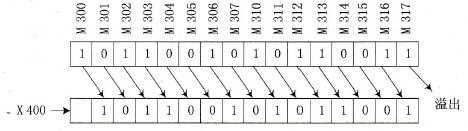

移位寄存器进行移位的示意图
    3.13    移位寄存器进行移位的示意图    由上图可以看出,移位由号码较小的辅助继电器向号码较大的移动,数据输入端X400的状态移入M300中,号码最大的M317的状态溢出。如果将该移位寄存器与另一个移位寄存器串级组合,就能得到溢出位的内容。    7.特殊继电器(M)    PLC内部有一些特殊的辅助继电器,它们都有专门的用途。下面以F1系列PLC为例,进行说明。    ·M70-运行监视:当PLC处于运行状态时,M70自动接通;而在PLC停止运行时,    M70断开。    ·M71-初始化脉冲:当M70刚接通(PLC的第一个扫描周期)时,M71作脉冲式    接通,即接通时间只有一个扫描周期。M71的触点可用于对计数器、移位寄存器等    的初始化。    ·M72-100ms时钟:M72的通断时间为100ms,其中50ms通,50ms断。如果用它    作为计数器的计数脉冲,则可为计数器提供一个100ms的定时脉冲。这样,计数器   可作计时器使用,时基与时间单位为100 ms    ·M73-10ms时钟:M73的通断时间为10ms,其中5ms通,5ms断。将其提供给计    数器计数,可得一个时基与时间单位均为10ms的计时器。    ·M76-电池电压下降:在向PLC供电的情况下,如果电池电压下降,则M76接通。    可用其驱动输出继电器,对电池电压下降进行指示和报警。    ·M77-全部输出禁止:当程序使M77线圈工作时,所有输出继电器(Y)自动断开。    但此时其他继电器、定时器和计数器仍保持工作状态。    ·M470-高速计数器:C660C661组成6位计数器(计数器对),根据M470的通    断状态确定计数器对的工作方式。    M470接通时,计数器对设置为高速计数方式,规定用X400作高速计数输入,    X401作复位输入,可执行2kHz的高速计数。    M470断开时,计数器对为一般计数方式。一般计数方式下,计数速度取决于PLC    的机器扫描周期,所以计数器的计数速度应限于几十赫兹。    ·M471-正向/反向选择:指定计数器对C660C661的计数方向,M471接通时为    正向(加法)计数,M471断开时为反向(减法)计数。    ·M472-计数开始信号:当M472接通时计数开始,M472断开时计数停止。    ·M473-上/下移位标志:当计数器对的现行值由999999变为0(正向计数,上    移),或由0变为999999(反问计数、下移),M473接通。它有电池支持,掉电    能保持。    ·M477-移位方向选择:M477接通时反移(由高位向低位方向移位);M477断开    时正移(由低位向高位方向移位)。    ·M570-出错标志:用功能指令时,对条件设定线圈设定了错误的指令对象器件(编    号)时,该标志接通,当设定正确时,该标志断开。注意,在使用多个功能指令时,    各个功能指令都有可能在影响该标志工作的情况下,功能指令每执行一次,M570    接通或断开。    ·M571-进位标志,M572-零位标志,M573-借位标志。    设比较设定值为100,用计数器现行值与之比较,以上3种标志工作情况如下。    当计数器现行值为0~ 99时,M573接通。    当计数器现行值为100时,M572接通。    当计数器现行值为101~999时,M571接通。    ·M574M575-专用于步进控制的特殊辅助继电器。    M574接通,禁止所有状态转移。    M574断开,允许所有状态转移。    M575的通断用来启动与停止状态转移。    8.功能指令线圈(F)    F1系列有90余条功能指令,功能指令的结构中要用到两种线圈。    ·执行线圈F670:对执行线圈用OUT指令输出,用执行线圈后的常数K来规定功能    指令的内容。    ·设定线圈F671~F676:设定线圈是在每一功能指令内容的基础上进一步给出详细的    条件。对设定线圈用OUT指令输出,用每个设定线圈后的常数K来规定具体的条件,    在不同的功能指令中,它具有不同的含义。    9.数据寄存器(D)    PLC中要对数字量进行传送、比较、运算等操作,就需要用到数据寄存器。在F1系列PLC中,数据寄存器编号为D700D777,共64个。每个数据寄存器均为12位(二进制),可存储3BCD数、八进制数等。    数据寄存器均有电池支持,其中的数据停电后仍保留。    10.状态器(S)    状态器的编号为S600S647,共40个。均有电池支持,具有断电保持功能。    在编制顺序控制程序时,状态器与步进指令结合使用,可很好地实现状态转移功能。在不使用步进指令时,状态器可以当作为有断电保持功能的辅助继电器来使用。
